Fish 6'0'' - shape

Fish retro de similares características y medidas a mi anterior 5'11'', aunque con un incremento sustancial de volumen respecto a su predecesora. Todo lo que contamos sobre aquella, es perfectamente aplicable a ésta, que además disfruta de mejor comportamiento en la remada y frente a olas de poca fuerza por su volumen extra. Para ello, deck prácticamente plano y cantos un poco más marcados para aumentar el volumen en la zona central. Bottom plano en el primer tercio y cóncavo simple en los dos últimos, suave en el centro y más acentuado entre las quillas.

Sus medidas: 6'0'' x 20'' 3/4 x 3'' 1/8.

Suave winger en cola, para no perder anchura en la zona central.

Construcción clásica: quillas fijas y decoración con resina tintada y acabado en gloss-brillo.

Proceso de shape:

Como de costumbre, algunas fotos que ilustran en síntesis todo el proceso de shape de esta tabla:

Descascarillado inicial del foam y trazado del outline.



Configuración del foil con el rebaje del grosor del foam y formación del rocker.



Trazado de la posición de las quillas y diseño del cóncavo simple que presentará el bottom en sus dos tercios finales.



Cóncavo en bottom realizado.



Otra vista del cóncavo simple situado entre las quillas.



Vista del bottom desde el nose.

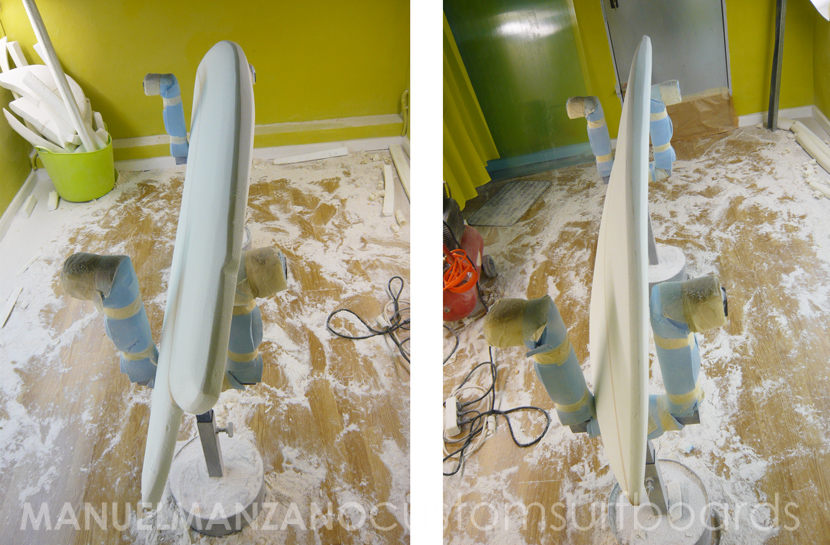

Primera línea de planos en deck, para la configuración de los cantos.



Segunda línea de planos terminada, lista para redondear aristas y dar por finalizado el shape.





Shape terminado:

Finalizado el proceso de shape tras 5 horitas de trabajo. Fotos del resultado final:

Vista del outline general.                                                                                                                 Detalle de cola



Vista del deck.



Vista del bottom, desde el tail.



Vista del bottom, desde el nose.






Detalle del cóncavo entre las quillas






Fish 6'0'' - quillas (fiberglass keel fins)

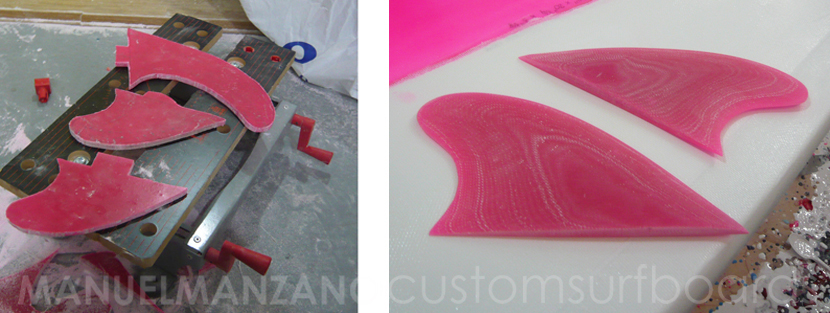

Par de quillas fijas también realizadas a mano; tabla "100% handmade", como podéis apreciar.

Del mismo bloque de fibra realizado para la quilla single del anterior minilong 8'5'', hemos sacado este par de keels para este retro-fish. Mediante resina tintada con el mismo rosa fluo con el que se laminará parte de esta tabla.



Fish 6'0'' - glass

De nuevo, planteamos como técnica de decoración el uso de la resina pigmentada.

Aunque en este caso, hasta último momento no habíamos decidido como iba a ser la decoración; al final salió un poco sobre la marcha, nos metimos en faena y salió lo que nos pidió el cuerpo en ese momento. Por el resultado final, podemos deducir que tuve un día "un poco gay", je, je.

Una amiga cuando la vió, le recordó a esto: helado de fresa y nata. Nos pareció una apreciación muy acertada... juzguen ustedes. En honor a ella, la foto.



Laminado del bottom:

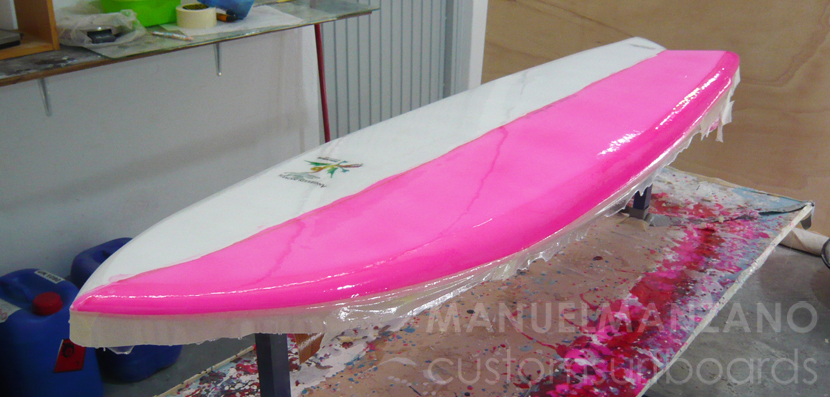

Como casi siempre, empezamos laminando el bottom. En este caso, 1 capa de fibra de 6 oz. con solapes en los cantos. Mitad longitudinal laminada con pigmento rosa y la otra mitad con pigmento blanco. Fotos del proceso:

Enmascarado del deck, previo al laminado.                                        Fase de laminado: aplicada la resina rosa, y antes de verter la blanca.



Bottom laminado.



Bottom laminado.



Con el enmascarado del deck, antes de realizar el cutlap.                                                                        Cutlap realizado.




Laminado del deck:

Mismo proceso que el bottom, sólo que aquí laminamos a la vez una capa de 4 oz (sin solapes) y capa de 6 oz. (con solapes).

Enmascarado de bottom, antes de laminar el deck.



   Capa de fibra de 4 oz.                                                                                      Capa de fibra de 6 oz. (con solapes) sobre la de 4 oz.



Laminado del deck realizado.



Laminado del deck realizado.





Otra vista del deck laminado.                                                                                                                              Vista del bottom, una vez realizado el cutlap.




Logos:

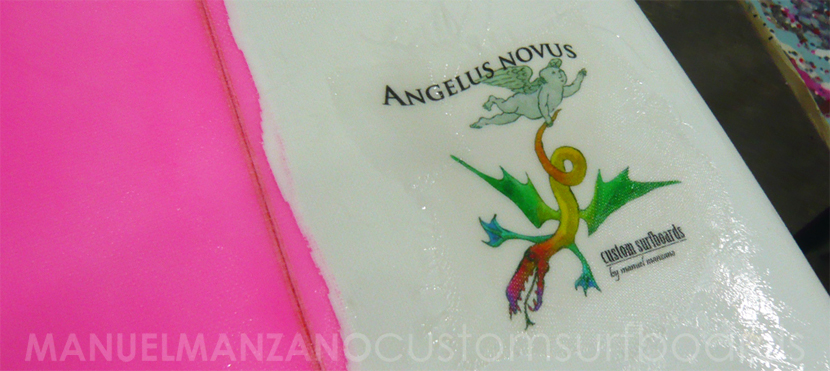

Colocados en bottom y deck, protegidos con parche de fibra de 4 oz.








Colocación de refuerzo y quillas fijas:



Antes de colocar las keel-fins, parche de refuerzo de fibra en la zona de quillas.



Quillas colocadas en su lugar con la inclinación precisa, fijadas previamente antes del laminado.



Rovings de fibra para fijar la base.                                                                                          Laminado de las quillas con fibra de 6 oz.




Hotcoat:

Capa de resina parafinada transparente, previa al primer lijado.






Colocación del Plug y lijado del Hotcoat:

Personalmente no me suelen gustar los puentes de fibra en las colas de los modelos fish, aunque solo es por una razón estrictamente estética. Así que en este caso he optado por el sistema de tapón (plug) para atar el invento a la tabla.

Taladro realizado con corona de 30 mm.                                                                          Fijación del plug con resina aligerada con microbalones.


Tras la colocación del plug, procedemos al primer lijado de la tabla, con lijas gruesas y en seco, como siempre hacemos:






Glosscoat:

Aplicamos la última capa de resina parafinada a la tabla, con el objeto de darle algo más de dureza y para que adquiera ese acabado brillo que tanto realza el resultado final.

Glosscoat en deck.



Capa de gloss en bottom.




Lijado y Pulido final:

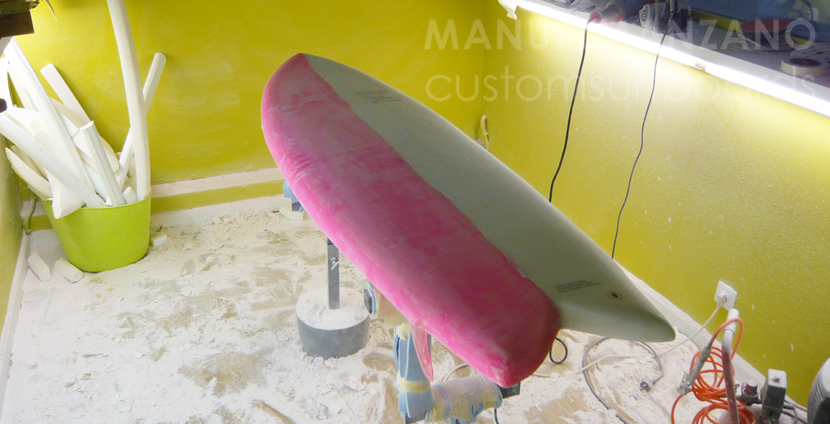

Tras aplicar el glosscoat, procedemos al lijado final con lijas de distinto grano, de más gruesas a más finas. Empezamos el lijado en seco, y ya con las lijas más finas, realizamos el lijado al agua, hasta llegar al grano de lija 1500.

Fase de lijado al agua, con lijas de grano fino.



Por último, procedemos al pulido y abrillantado para dar el acabado final:

Vista de la tabla en fase de pulido.



Fish 6'0'' - terminada

Dimensiones:  6'0'' (183 cm) x 20'' 3/4 (52,7 cm) x 3'' 1/8 (7,9 cm).
Bottom: plano en el primer tercio, y cóncavo simple en los dos tercios finales (más acentuado hacia el tail).
Laminado: Deck: 4 + 6 oz. / Bottom: 6 oz + Refuerzo 6 oz. en zona de quilla.
Quillas: twin-fin tipo keel, con quillas fijas de fibra pigmentada en rosa.
Decoración: Resina pigmentada en 2 colores (rosa fluo y blanco).
Acabado: brillo (gloss finish).
Peso: 4,7 kg (con quillas incluidas).
