Short 5'4'' - shape

Seguimos con los shortboards para niños; este es otro modelo en tamaño 5'4'' para Bosco, un niño de 8 años de Madrid que comienza en esto del surf. Para ello, tabla con volumen generoso y ligeramente adelantado, para facilitar la remada y poder coger olas con facilidad. Una tabla agradecida para dar los primeros pasos, pero con recorrido y que seguirá respondiendo bien cuando su dueño evolucione en este deporte.

Shape parecido a las anteriores, aunque buscando simplificar y mejorar algunos conceptos. Contento con el resultado final del shape, creo que han quedado más equilibrados todos los parámetros básicos del shape que configuran la distribución del volumen (foil y curvatura del rocker).

Bottom plano, cantos un poco más marcados (duros) que los modelos anteriores en la zona central. Configuración de quillas thruster, de tipo desmontables fcs.

Sus medidas: 5'4'' (163 cm) x 17''3/4 (45,1 cm) x 2''3/8 (6,0 cm).

Proceso de shape:

Rebajando el foam inicialmente buscando los grosores máximos centrales y curvatura del rocker:

Trazado y cortado del "outline", previamente diseñado por ordenador:

Outline trazado sobre el foam.



Cortado del outline.


Trabajando un poco más bottom y deck, para dejar establecidos grosores y curvaturas.

Realización de los cantos, como siempre, controlando sus formas mediante el modelado por planos:

Primera línea de planos en deck.



Primera línea de planos en bottom.




Shape terminado:

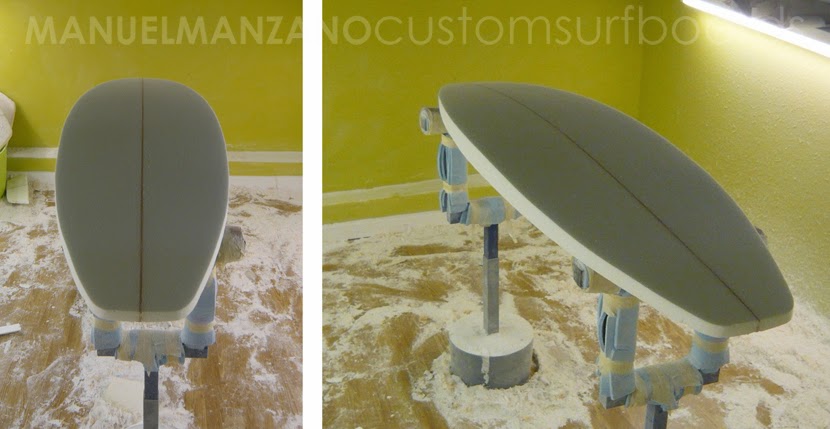

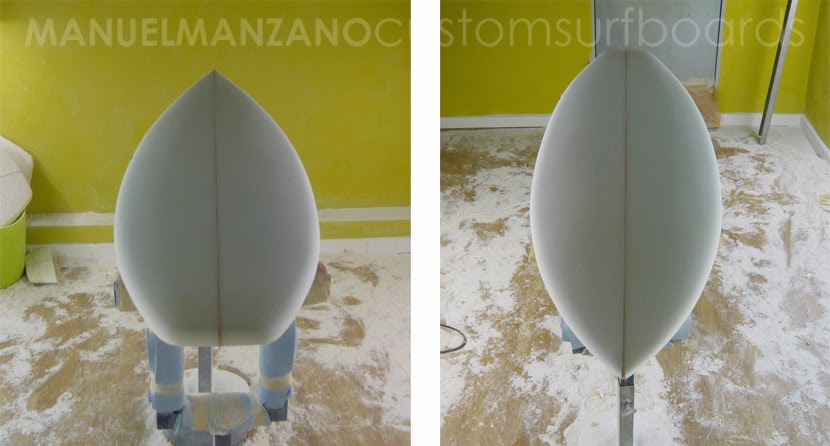

Tras redondear los cantos y repasar todas las formas, queda finalizado el shape. Imágenes del shape una vez finalizado:

















Short 5'4'' - glass

Pintado previo del foam:

Pintado de la mitad inferior de la tabla, mediante verde fluo y degradado a amarillo en el extremo. Con cintas de enmascarar se ha formado el diseño de la zona pintada.

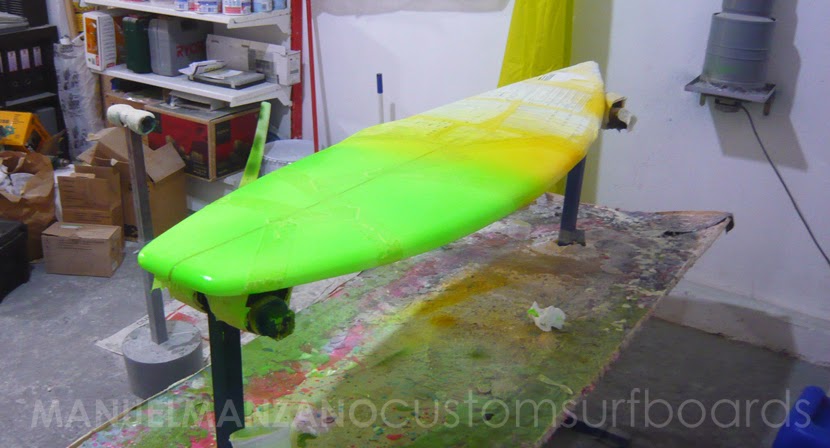

Tabla recién pintada, con el enmascarado.


Una vez quitado el enmascarado, se aprecia bien el diseño realizado.



Para terminar el diseño, unas líneas de contorno negras delimitando el dibujo.

Vista con las líneas pintadas, antes de quitar el enmascarado.



Laminado del bottom:

Laminado mediante capa de fibra de 4 oz. y resina de poliéster transparente. Con parches de fibra de 6 oz. para refuerzo en zona de las quillas.

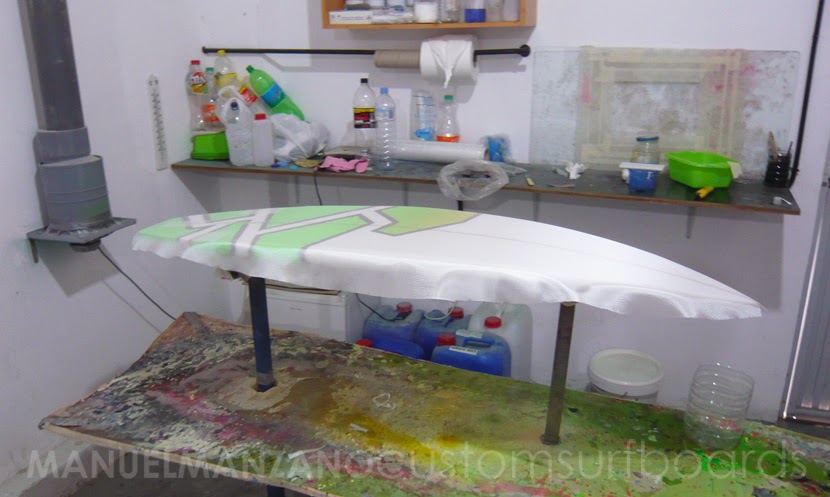

Tela de fibra dispuesta antes del laminado, con solapes en los cantos.

Al laminar con resina transparente, hemos podido realizar el solape de cantos mediante free-lap.

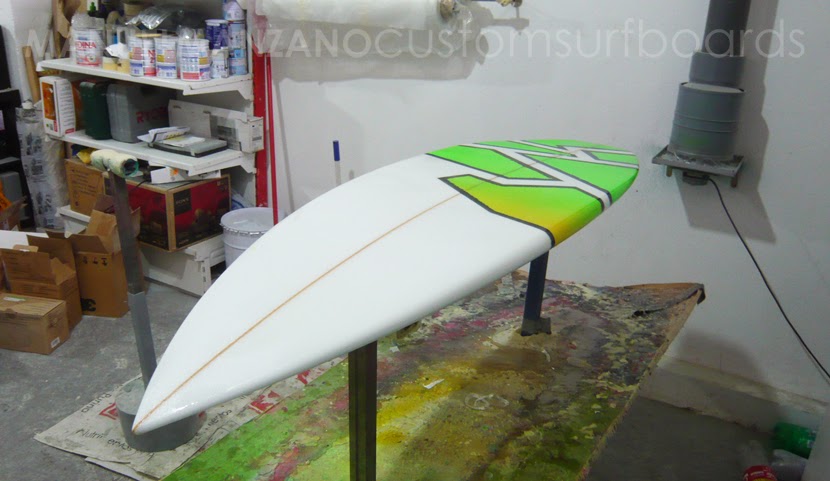

Vista del laminado ya realizado.



Laminado del deck:

Mismo proceso, esta vez laminando el deck con dos capas de fibra de 4 oz.

Colocando la tela de fibra.



Laminado realizado.



Hotcoat:

Primera capa de engrose con resina parafinada transparente.

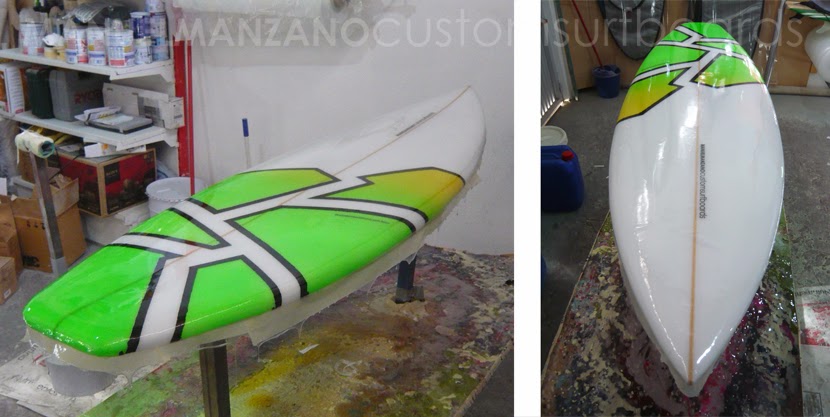

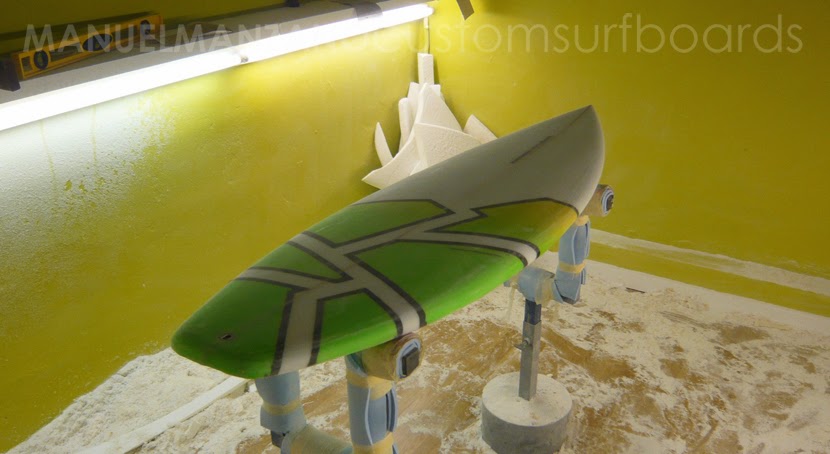

Vistas del hotcoat aplicado en el deck.

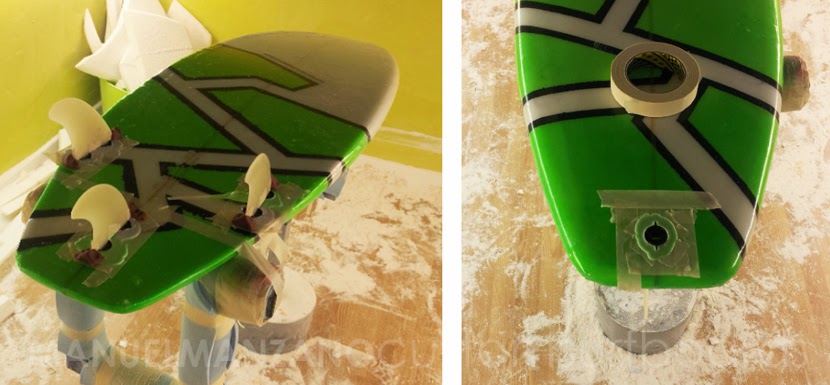

Colocación de tapones de quillas y plug de leash:

Como siempre, taladro de diámetro 30 mm, y fijación de tapones con resina parafinada aligerada con microbalones. Se ha tintado de verde la resina que de los tapones que coinciden en las zonas verde de la tabla.



Lijado del Hotcoat:

Primera sesión de lijado, con lijas de grano grueso y en seco.



Decoración con rotuladores:

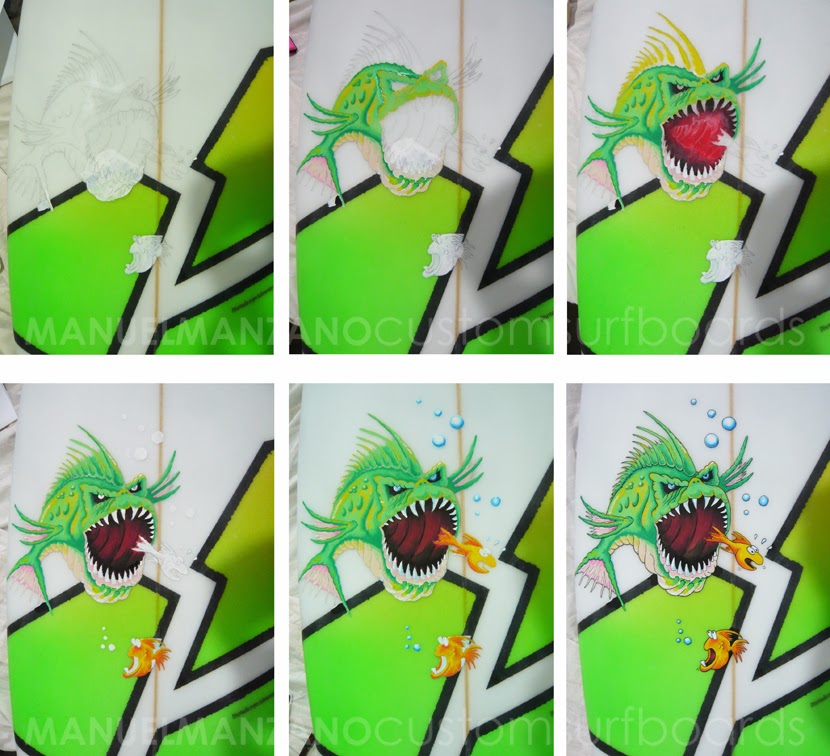

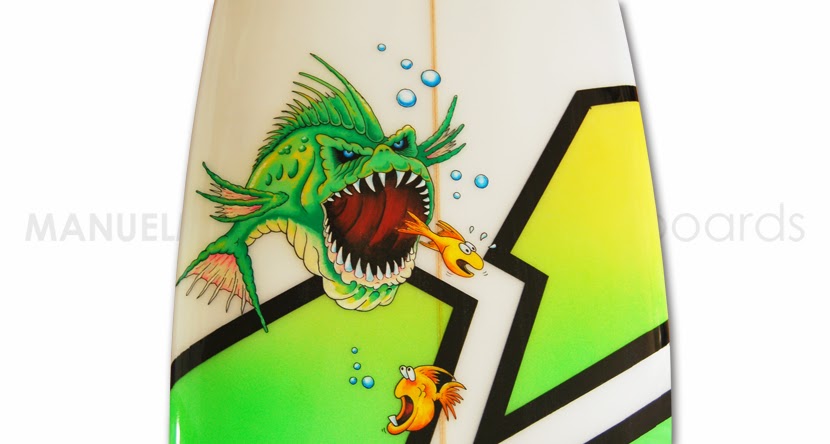

Estas tablas dirigidas a niños llevan estos dibujos que tanto les gustan, realizados con rotuladores de pintura acrílica. En este caso, una piraña con aspecto terrorífico.

Vistas del proceso del dibujo.



Glosscoat:

Segunda capa de engrose con resina parafinada, para proteger la decoración realizada, dar el acabado brillo e incrementar la dureza de la tabla.

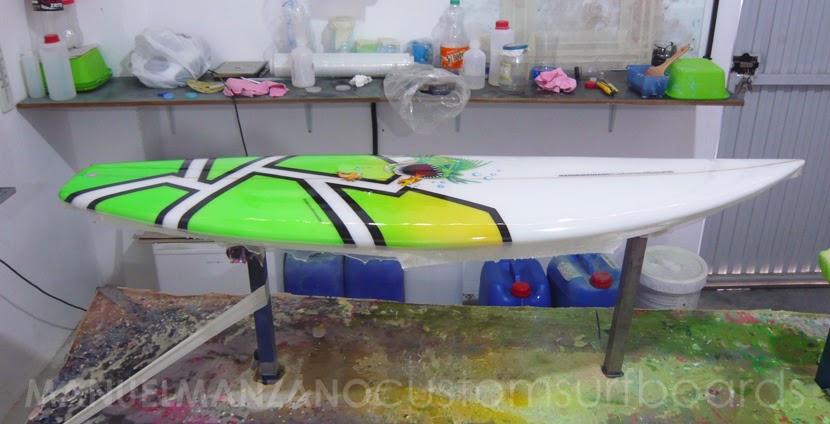

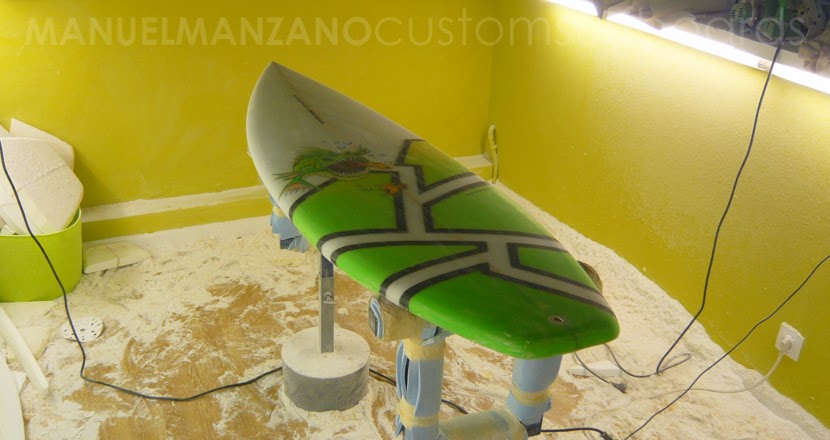

Glosscoat en deck.



Glosscoat en bottom.



Lijado del glosscoat:

Segunda sesión de lijado, pasando lijas de todos los granos hasta llegar a 1500. Las últimas lijas se pasan al agua, para potenciar el acabado brillo.



Pulido y abrillantado:

Por último, aplicación de pulimentos y cera, para dar un acabado de máximo brillo.

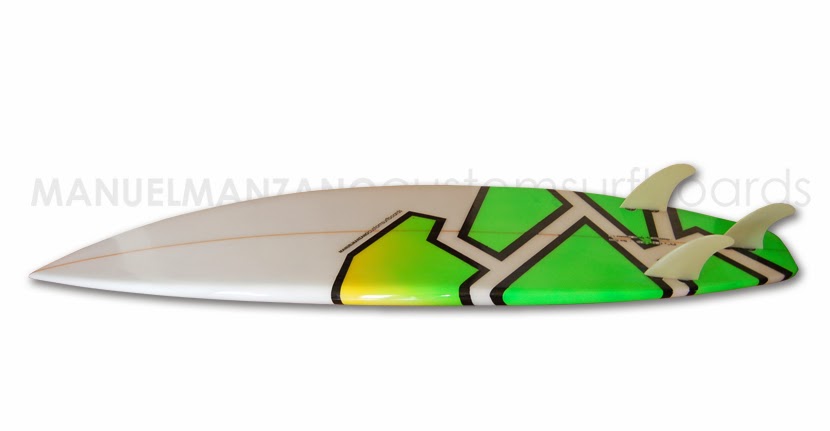

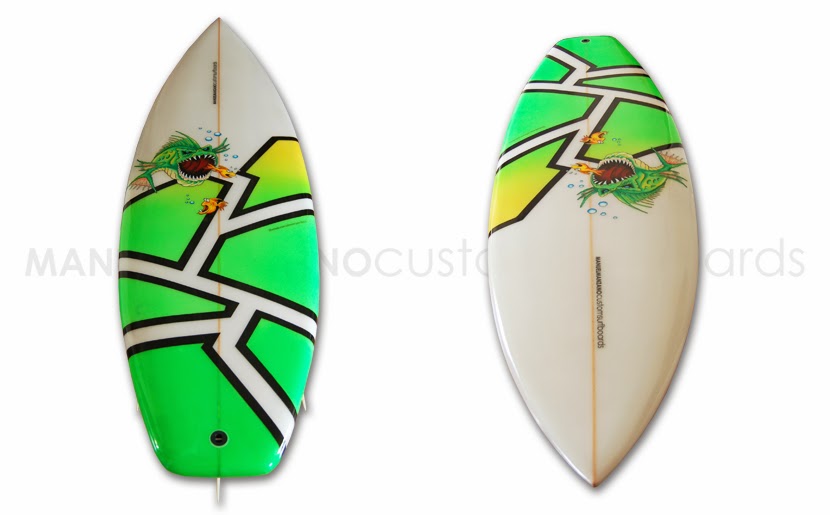

Short 5'4'' - terminada

Dimensiones:  5'4'' (163 cm) x 17''3/4 (45,1 cm) x 2''3/8 (6,0 cm).
Bottom: plano.
Laminado: Deck: 4 + 4 oz. / Bottom: 4 oz + Refuerzo parches 6 oz. en quillas.
Quillas: thruster, desmontables sistema fcs.
Decoración: Pintura base acrílica aplicada a pistola, y motivos decorativos con rotuladores (posca).
Acabado: brillo (gloss finish).
Peso: 2,8 kg.
