Big Fish 6'11'' - shape

Este modelo es una fish para un surfista grandote (de 1'90 m de altura y 90-95 kg de peso) que vive en Lisboa. Es un experimentadísimo windsurfista habitual de la playa de Guincho, que también practica kitesurf y paddle-surf desde hace algún tiempo. En el surf no tiene tanta experiencia, pero ahora sus dos hijos pasan mucho tiempo haciendo surf y quería una tabla para estar con ellos en el agua.


Debido a su nivel de surf (básico), quizás en principio el fish no parece la mejor opción; pero el cliente quería este modelo, y con el tamaño adecuado creo que le puede sacar bastante partido.

Así fue como se empezó a fraguar esta fish de gran tamaño (casi 7 pies) y muy generosa también en volumen. Sus medidas: 6'11'' (211cm) x 22''3/4 (58cm) x 3'' (7,6cm). Irá en quad (4 quillas), de tipo desmontables de tapones. Con winger en cola, para reducir su anchura en el tail en pro de ganar algo más de maniobrabilidad.

Proceso de shape (1):

Tras limpiar un poco el foam, trazado del outline (apurando el foam al máximo, como podéis ver):



Cortado del outline, ya empieza a verse la forma:



Proceso de shape (2):

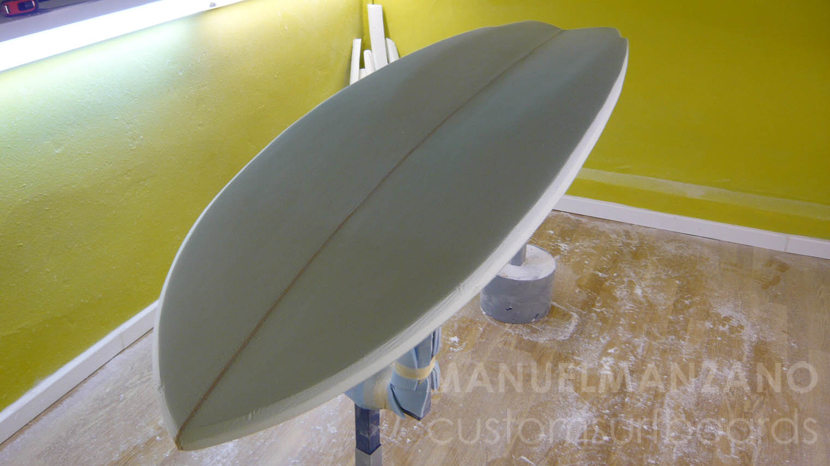

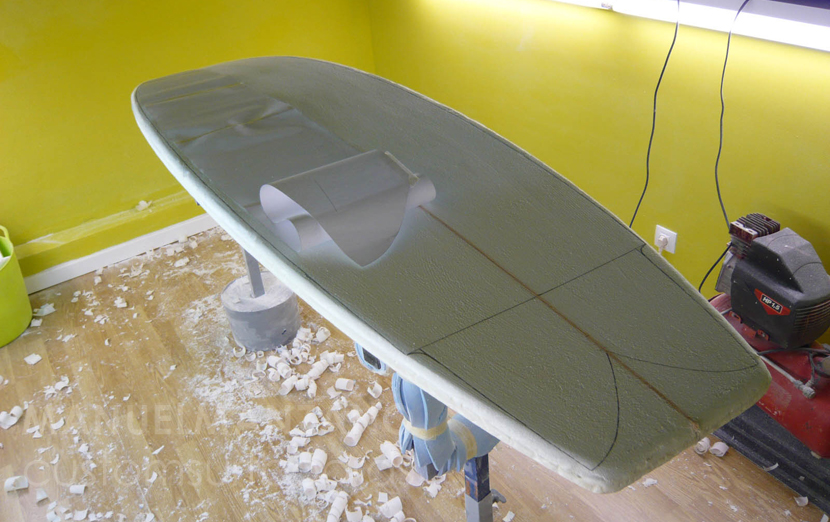

Trabajo de modelado en bottom, con un cóncavo simple en los 2 tercios finales de la tabla y primer tercio del bottom plano:

Detalle de cóncavo en el último tercio.



Proceso de shape (3):

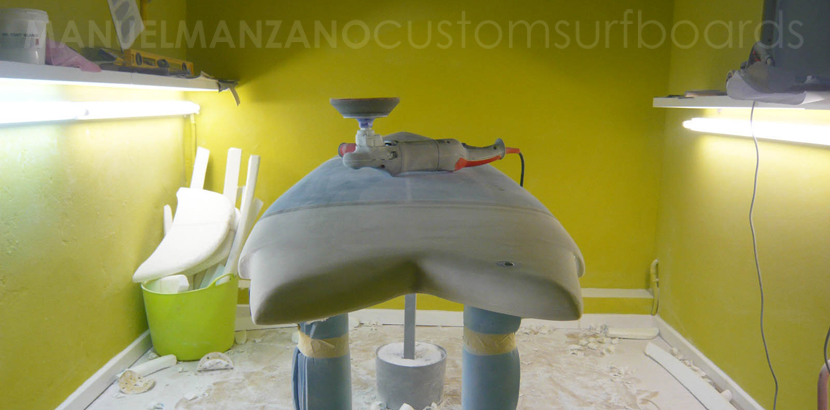

Modelado de los cantos tipo boxy. Inicialmente, realización de los planos para definir forma y dimensiones de los rails.

Imagen de la primera línea de planos en el deck.

Tras esta primera línea de planos, en el deck se realiza una segunda línea de planos para suavizar la arista de los primeros.

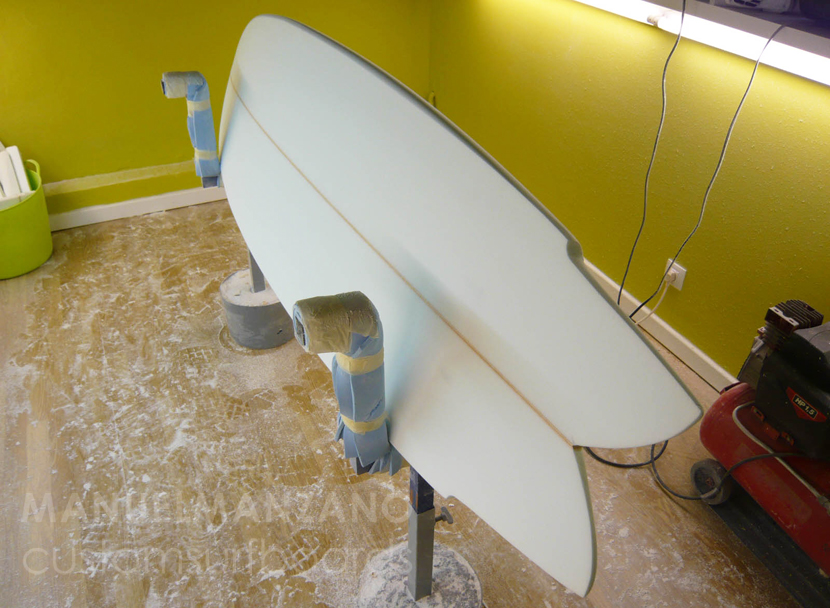

Los cantos boxy son bajos y afilados, por lo que los planos que se realizan en la cara del bottom son mucho más pequeños que en el deck, y sin llegar al tail:

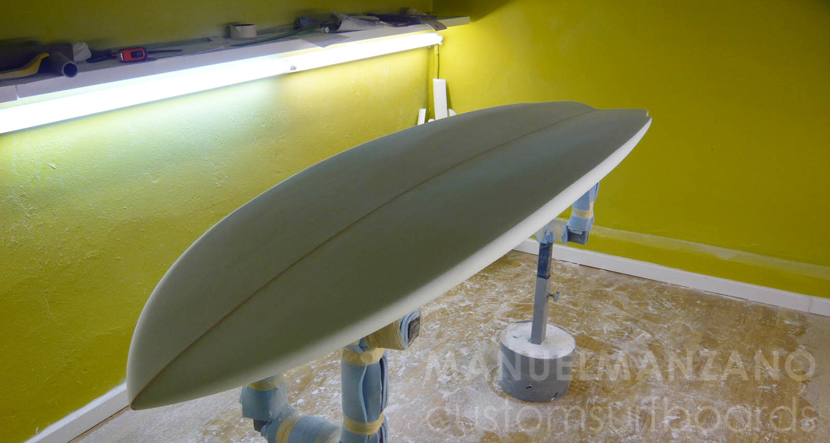

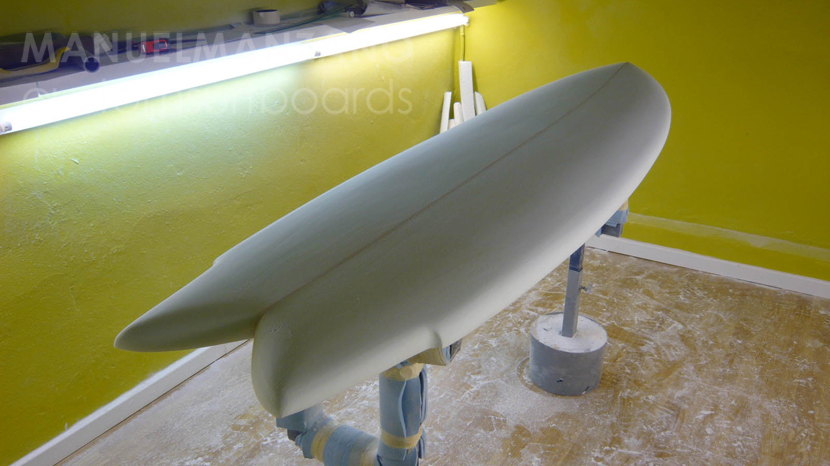

Shape terminado:

Tras redondear los cantos, trabajar un poco el tail y repasar algunos detalles, queda terminado el shape de esta tabla:





Unas 5 horas de trabajo invertidas para dar por acabado el shape de esta tabla.

Big Fish 6'11'' - glass

Laminado del bottom:

Laminado con una capa de fibra de 6 oz. Hemos optado por una decoración con resina tintada a tres colores: blanco translúcido en cola, azul celeste en la zona central, y azul marino muy oscuro en la punta.

El laminado se ha realizado usando la técnica del cut-lap (corte del solape), que detallamos a continuación:

Enmascarado previo del deck para el cut-lap

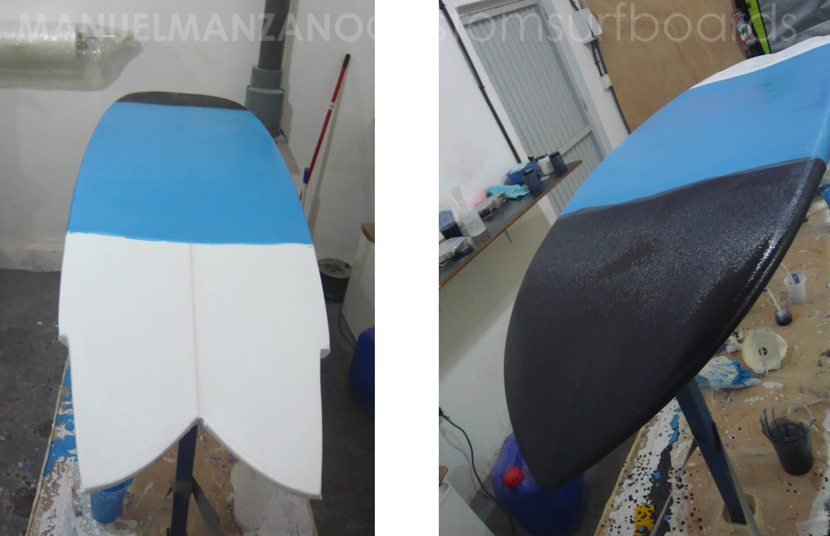

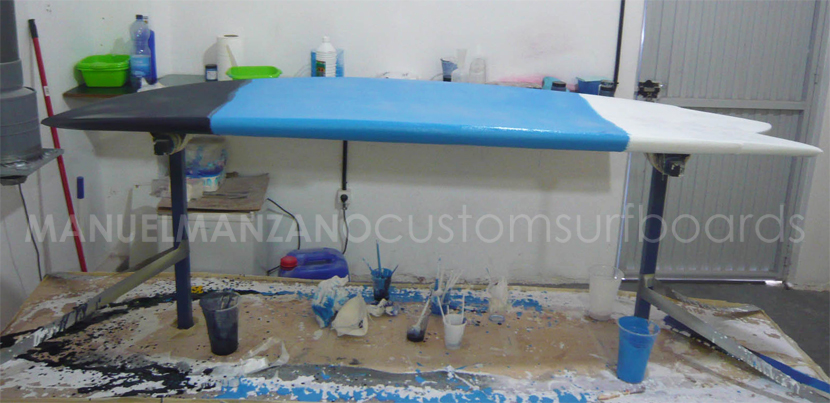

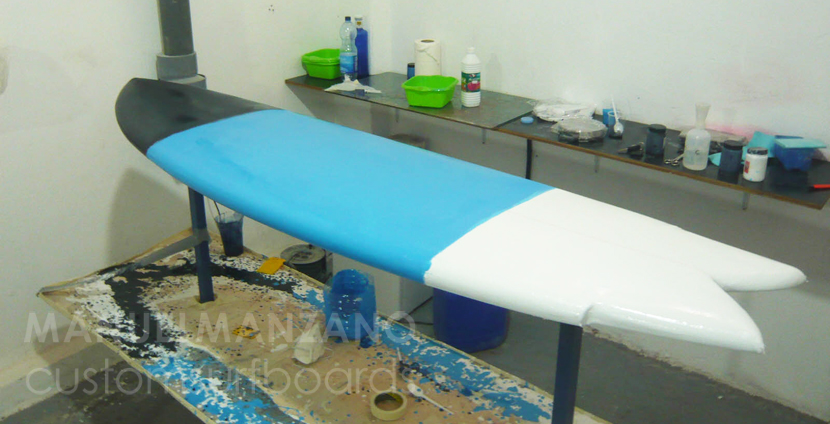

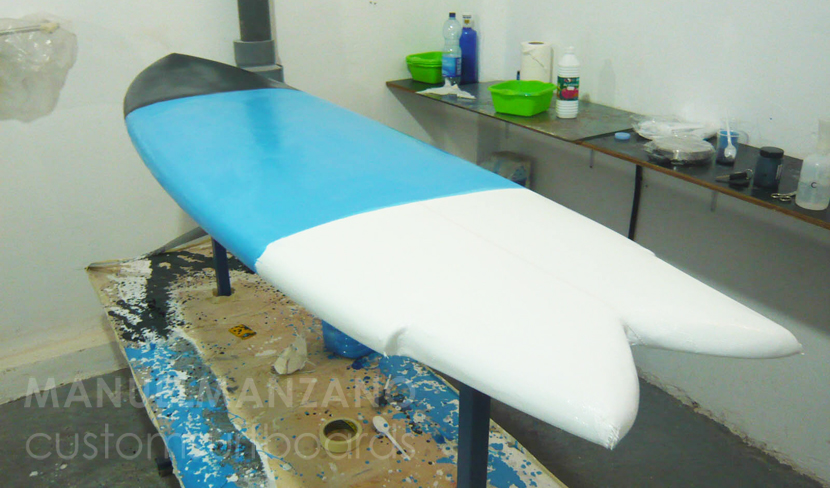

Laminado del bottom con la resina a tres colores:


Una vez laminada, damos la vuelta a la tabla y realizamos el cut-lap (cortado de la fibra del solape):



Laminado de deck:

Mismo proceso que para el bottom, esta vez con dos capas de fibra (4oz + 6 oz). Ambas laminadas a la vez, la de 4 oz debajo y sin solape y la de 6 oz con solape.

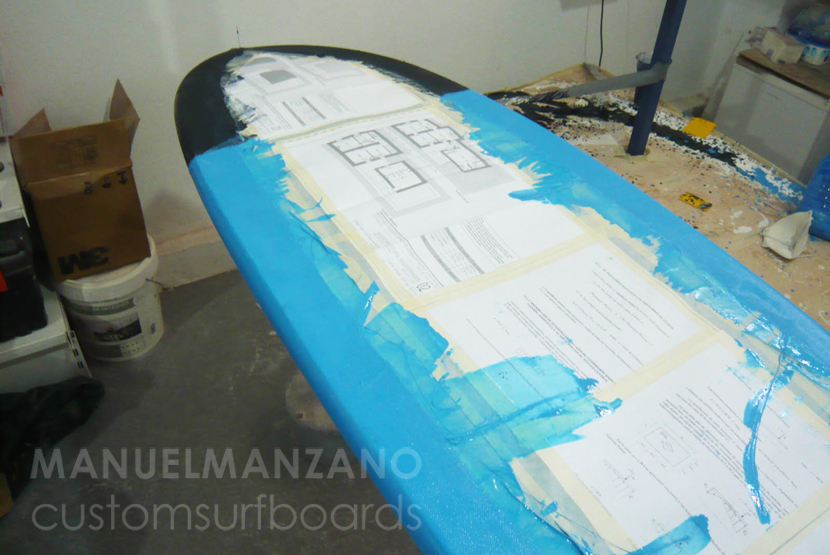

Enmascarado previo en el bottom para el cutlap:

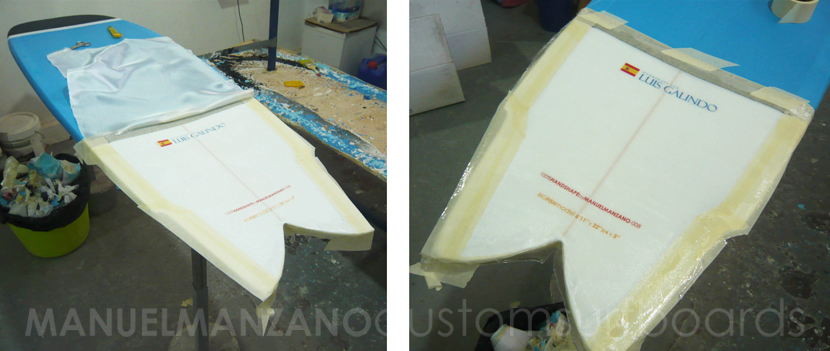

Fibra presentada antes del laminado (4oz +6oz):

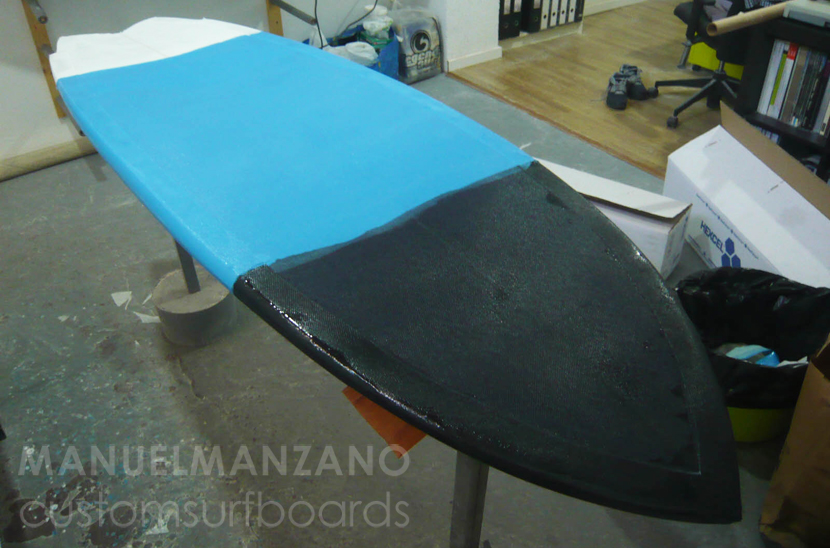

Una vez laminado el deck:

Solo queda realizar el cut-lap para dar por finalizado el laminado de esta tabla:

Vista del bottom con el enmascarado, antes de cortar la fibra.

Vista del bottom con el cut-lap realizado.

Otra vista con el laminado ya finalizado.



Detalles de decoración:

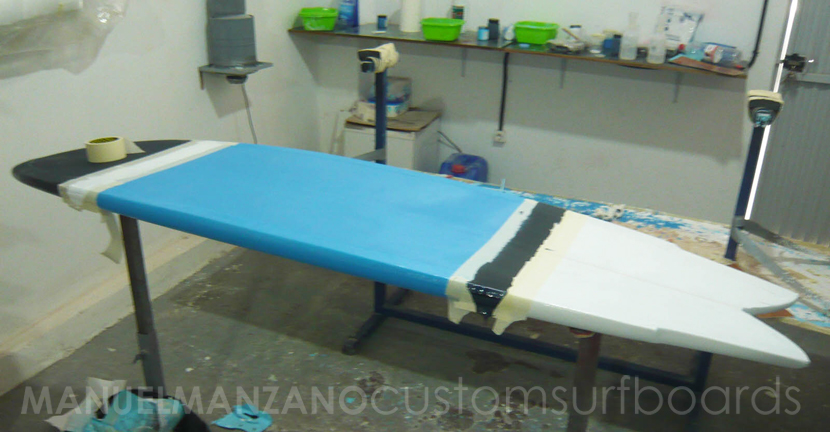

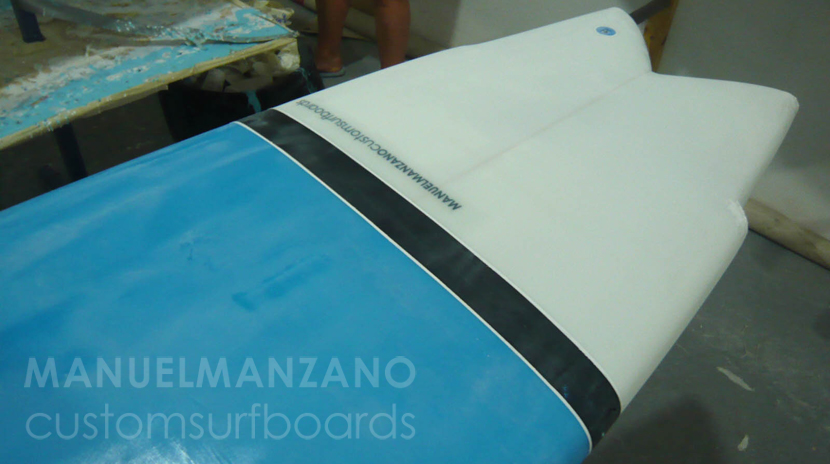

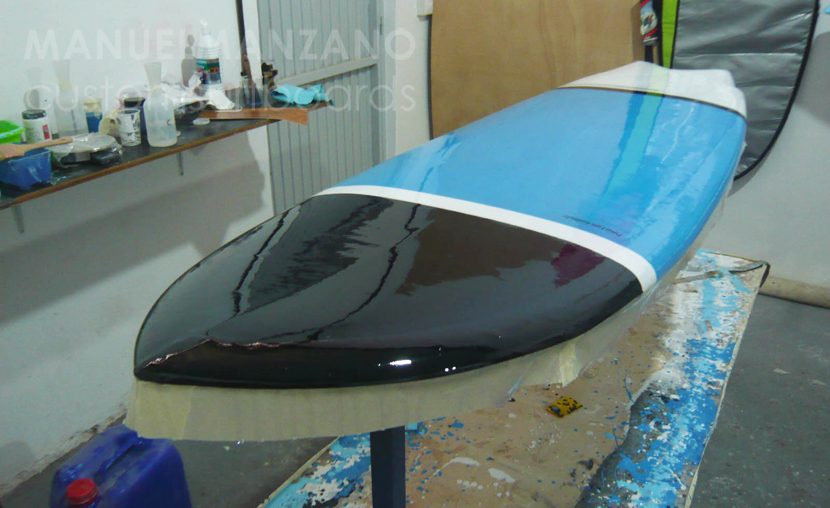

Franjas decorativas blanca y negra con resina tintada sobre el laminado:



Refuerzo en zona de quillas y logos:

El refuerzo en la zona de quillas se ha laminado con fibra de 4oz con resina sin pigmentar:

El futuro dueño ha recorrido medio mundo practicando windsurf y siempre lleva sus velas personalizadas con la bandera de España.  Para esta tabla también me pidió que la personalizara con su nombre y la bandera.



Logos:

Logo y personalización con dedicatoria a su dueño.



Hotcoat:

Hotcoat en deck:


Hotcoat en bottom:



Colocación de tapones de quillas y plug de invento:

La tabla lleva configuración quad, con quillas desmontables con sistema de tapones compatibles FCS.

Taladros realizados con corona de 30mm para insertar los tapones.

Tapones fijados con resina aligerada con microbalones, listos para el lijado.

Mismo proceso para el plug del invento.



Lijado del Hotcoat:

Lijado inicial con lijas de grano grueso (de 100 y 150), en seco:



Líneas decorativas (pinlines):

Antes del glosscoat, decidí pintar unas lineas blancas para delimitar más nítidamente las franjas, realizadas con resina pigmentada.



Glosscoat:

Glosscoat en deck:


Glosscoat en bottom:



Lijado del glosscoat:

En seco inicialmente, con lijas de grano 220 hasta 1500 (220, 400, 600, 800, 1000 y 1500). Después, lijado al agua con 1000 y 1500.



Pulido y abrillantado:

Como ya os he comentado otras veces, realizado mediante la aplicación de un pulimento grueso, un pulimento fino y una cera protectora.

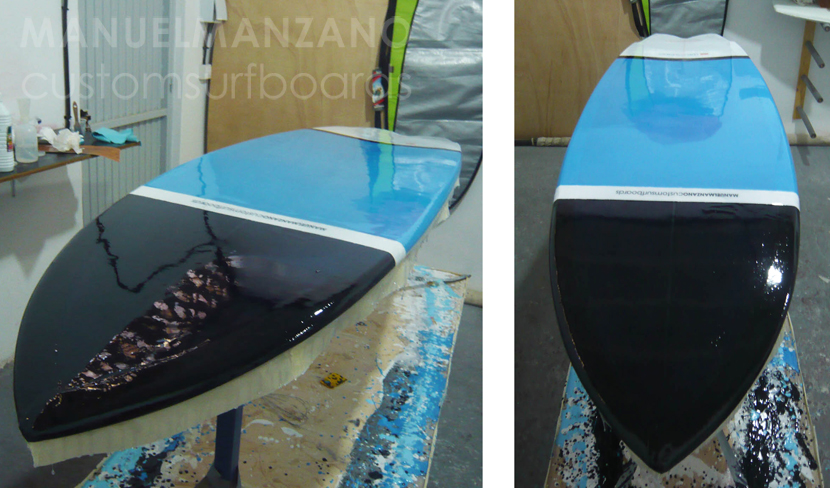

Tabla lijada, antes de aplicar el pulimento grueso.

Antes de dar el fino.

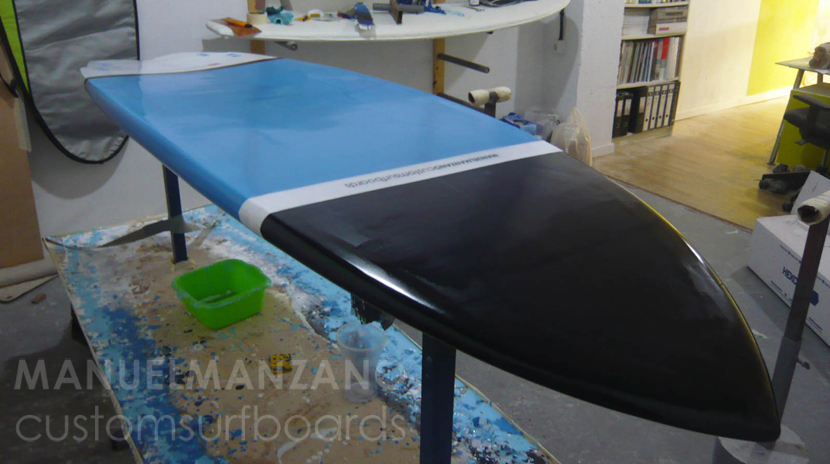

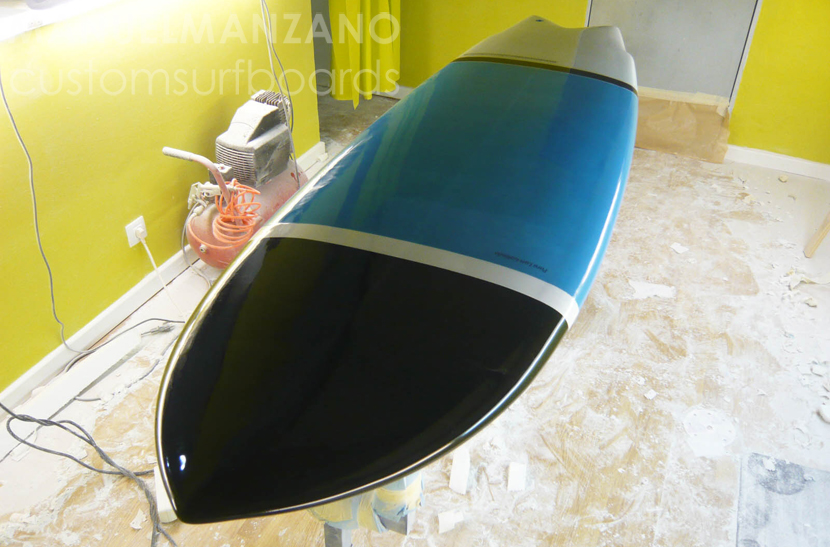

Tabla ya pulida.



Big Fish 6'11'' - terminada

Dimensiones: 6'11'' (211cm) x 22''3/4 (58cm) x 3'' (7,6cm).
Bottom: plano en nose, a cóncavo simple en los 2 tercios finales.
Laminado: Deck: 6 + 4 oz. / Bottom: 6 oz + Refuerzo 4 oz. en zona de quillas.
Quillas: quad-fin, desmontables (tapones compatibles fcs).
Decoración: Resina pigmentada en 3 colores.
Acabado: brillo (gloss finish).
