Egg (minilong) 7'0'' - shape

Esta tabla es para Javier, un windsurfista experimentado que comenzó a practicar surf también hace mucho, pero que por no disponer de la tabla adecuada, ha ido abandonándolo en favor del paddle-surf, que es el deporte que practica con más asiduidad en la actualidad. Espero que esta tabla le devuelva su afición por el surf y consigamos recuperarlo para que abandone "el lado oscuro", je, je.

Quería una tabla versátil, cómoda y generosa en su comportamiento pero de tamaño no excesivamente grande. Empezamos a hablar de minilongs, de eggs,... y enseguida salió el modelo Scorpion de Takayama. Este modelo tenía todo lo que buscábamos: tamaño reducido, facilidad de remada y enorme versatilidad en su comportamiento por su configuración de quillas; puede usarse como single, 1+2, quad, tri-fin o incluso twin-fin (mis opciones preferidas serían las 3 primeras).

Para diseñar el outline de esta tabla me he basado en el modelo Scorpion2, que presenta round-tail frente a la pin-tail de la Scorpion original. Por las condiciones de olas en Cádiz, hemos sacrificado algo de estabilidad que proporciona la cola pin-tail, por la cola redondeada que nos aporta más maniobrabilidad y suavidad en los giros. También hemos realizado algunos otros cambios y ajustes en el resto de parámetros del shape, también para adaptarlos a nuestras necesidades.

Estas son las principales características del shape:
Medidas generales: 7'0'' x 19 1/4'' x 22'' x 16 1/2'' x 2 5/8''.
Bottom plano en el primer tercio, cóncavo simple en el centro, y doble cóncavo en V hacia el tail.
Cantos redondeados 60/40, transformándose en duros en arista en el tail. Cola redondeada (round-tail), como ya hemos comentado. Rocker delantero de 2 3/4'' y trasero de 2 1/2''.
Configuración de quillas 1+4, con cajetín central de 10,5'' y tapones para 4 quillas desmontables, como presenta el modelo Scorpion.

Proceso de shape:

Outline basado en el modelo Scorpion2, con mucha anchura en la zona delantera, lo que facilitará coger las olas e incluso intentar caminar hacia la punta:

Trazado del outline



Vista desde la cola.



Vista desde el nose.



Bottom plano en el nose, monocóncavo en la zona central, y con un doble cóncavo suave en V muy pronunciada en el tail:





Cóncavo simple en el centro.                                         Doble cóncavo entre las quillas.                                                   Doble cóncavo en V en el tail.


Realización de los cantos, por planos:

Primera línea de planos en el deck (vista desde el nose).





Primera línea de planos en el deck (vista desde el tail).



Primera línea de planos en bottom.



En el tail mantenemos la arista marcada.



Línea de planos en el canto.



Segunda línea de planos en deck.

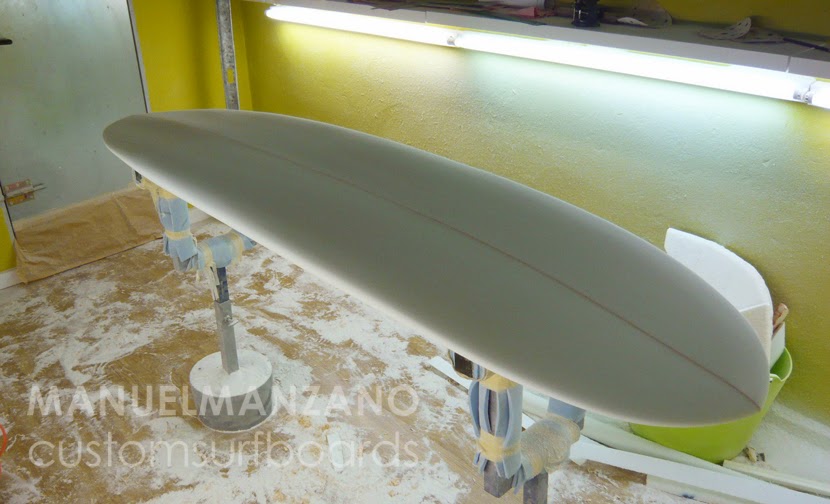

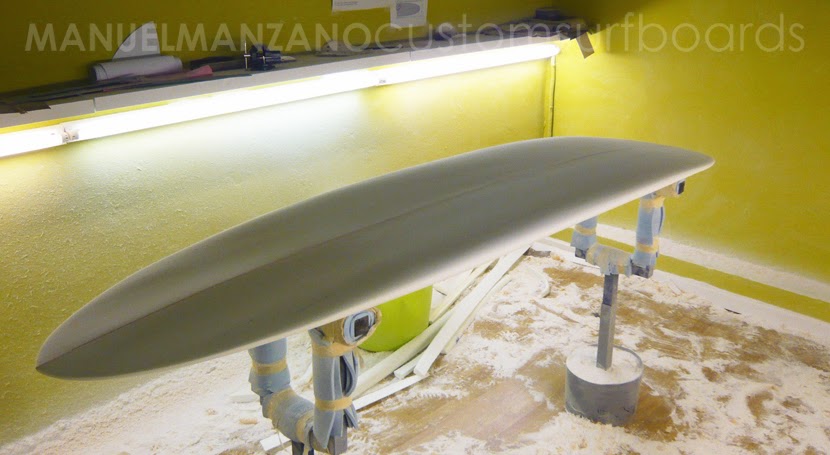

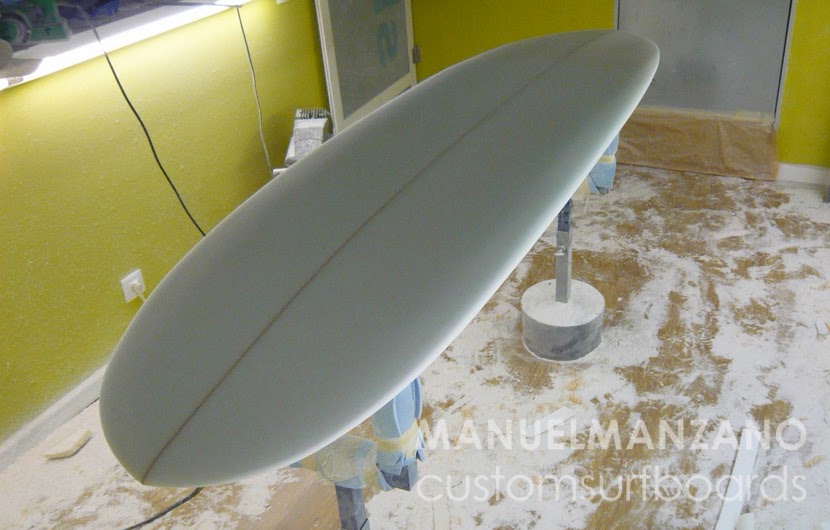

Shape terminado:

Vistas del deck:






Vistas del bottom:

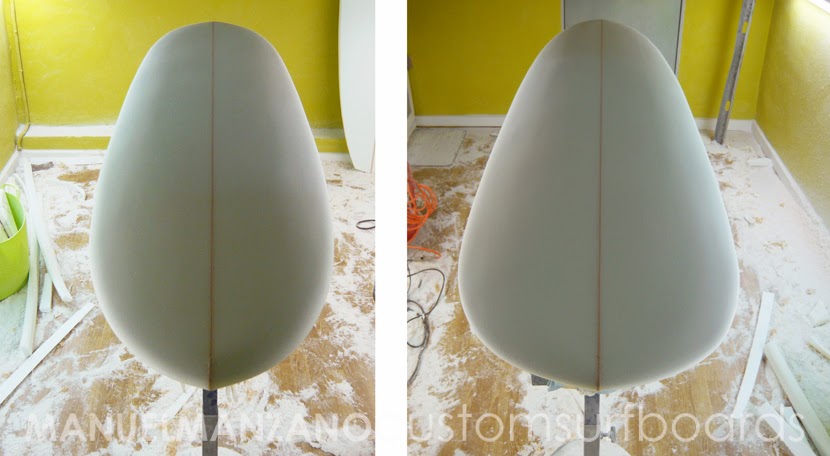

Vista frontal, junto a un minilong 8'5'' que pronto publicaremos:


.

Egg (minilong) 7'0'' - glass

Glaseado con 6 / 6+4 y acabado gloss pulido. Decoración con resinas tintadas blanca y verde pistacho, y una franja central marrón (elección de colores realizada por su futuro dueño). Vamos con el proceso:



Laminado del bottom:

Mediante una capa de fibra de 6 oz, con solapes en los cantos y cut-lap:

Tela de 6 oz. dispuesta sobre la tabla antes del laminado.



Laminado realizado.



Laminado realizado.

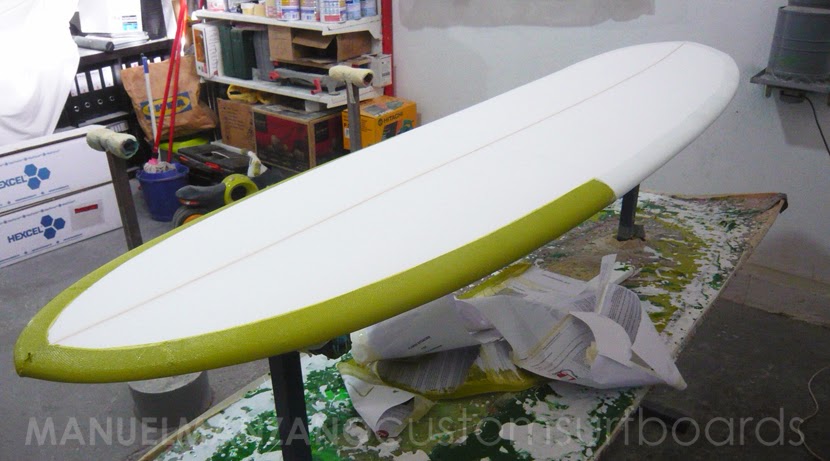

Vista del deck, una vez realizado el cut-lap del solape.




Laminado del deck:

Comenzamos laminando la cara superior de la tabla con una capa de fibra de 4 oz., sin solapes:

Fibra de 4 oz. sobre la tabla, antes de laminar.



Laminado




Segunda capa en deck, esta vez con resina de 6 oz. y solapes en los cantos con cut-lap:








Franja decorativa:

Pintada con resina tintada marrón chocolate:




Refuerzo en zona de quillas:

Parche de refuerzo con fibra de 6 oz, en la zona que ocuparán las quillas:

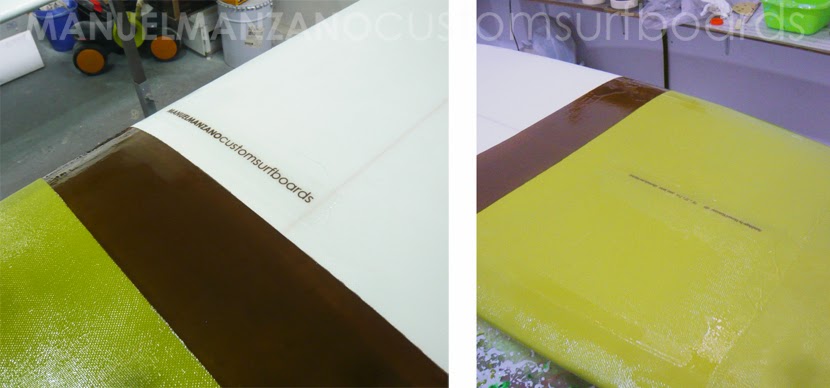

Logos:

Colocados los logos, y protegidos con parche de fibra de 4 oz.




Hotcoat:

Primera capa de engrose con resina parafinada, para el posterior lijado:

Hotcoat en bottom.

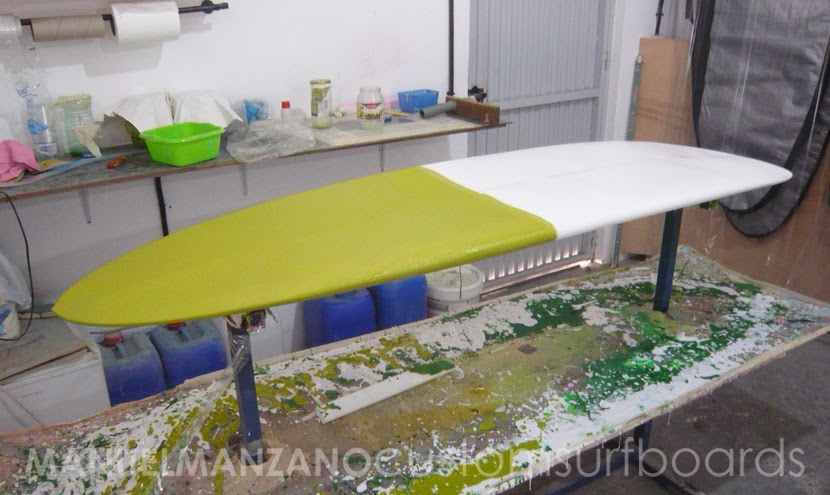

Hotcoat en deck, con la resina ya polimerizada y lista para la siguiente fase.




Colocación de box y tapones de quillas:

Como ya comentamos, la tabla llevará la misma configuración del modelo Scorpion: quilla central en cajetín, y cuatro quillas laterales desmontables de tapones. Fotos del proceso:

Hueco fresado para instalar el cajetín de 10,5''.

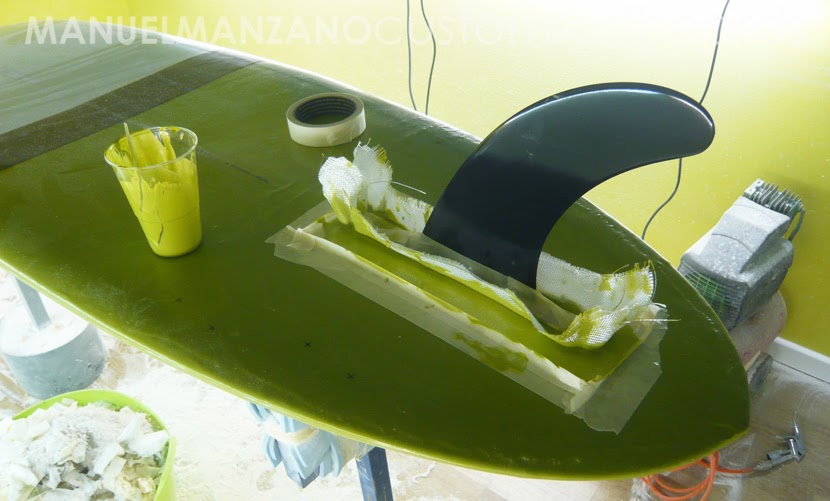

Colocación del box, con 2 capas de fibra de 6 oz. y resina tintada y aligerada con microbalones.





Taladros realizados para las quillas laterales.



Instalación de tapones de las quillas laterales (con una inclinación de 5º para las delanteras y de 2º para las traseras).



Cajetín y tapones instalados, y tabla lista para el lijado.

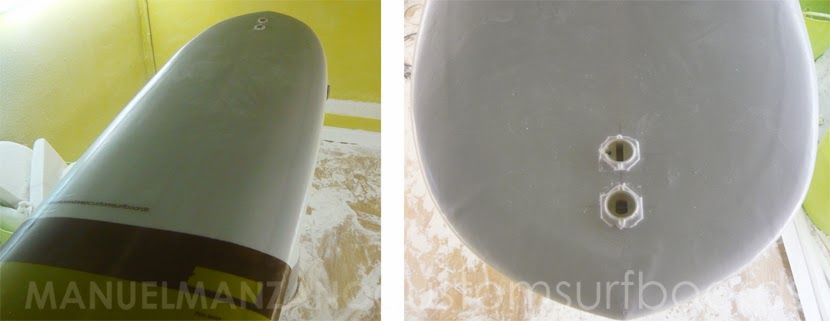

El futuro dueño de esta tabla es un aficionado a la Go-Pro, y me pidió la instalación de dos tapones en la punta para acoplar ahí la cámara.

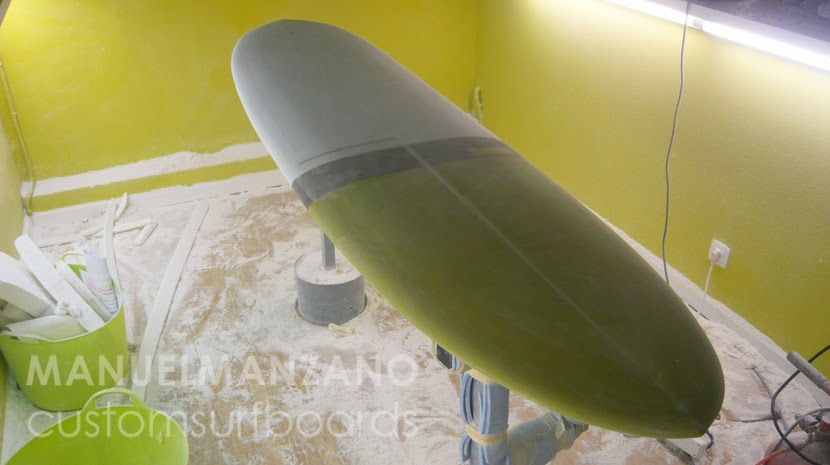

Lijado del hotcoat:

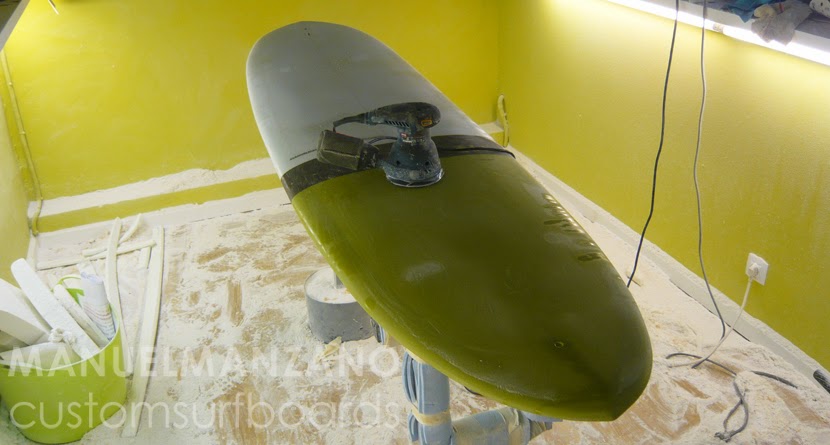

Comenzamos el lijado como siempre, con las lijas más gruesas y en seco:




Glosscoat:

Antes de dar el glosscoat, un detalle de decoración que dejé para esta fase: unas siluetas representando los 3 hijos de Javier: Marina, Javier y la pequeña que está por venir.


Glosscoat: última capa de resina parafinada. Ya sólo quedará lijar y pulir.

Glosscoat en bottom.



Glosscoat en deck.




Lijado del glosscoat:

Última fase de lijado, desde lija 220 hasta 1500, pasando inicialmente las lijas en seco y lijando al agua a partir de la lija de grano 600.

Vista del lijado al agua con las lijas más finas y lijadora roto-orbital.




Pulido final:

Sólo queda el pulido y encerado final, para darle el acabado brillo a la capa de gloos:

Vista de la tabla lijada al agua, antes de comenzar el pulido con el primer pulimento.



..
