Mini Long 8'4'' - shape

Presentamos un nuevo Minilong de tamaño 8'4'' (muy similar al anterior 8'5'' que se quedó en mi quiver). Éste es para un surfista gallego que viene de tablas cortas y quiere introducirse al surf clásico del longboard con este modelo, para los días que el mar esté más pequeño. Por las características de Pablo de peso, estatura y nivel de surf, parece un tamaño idóneo el que ha elegido, y espero que esta tabla le regale muchos buenos momentos en el agua.

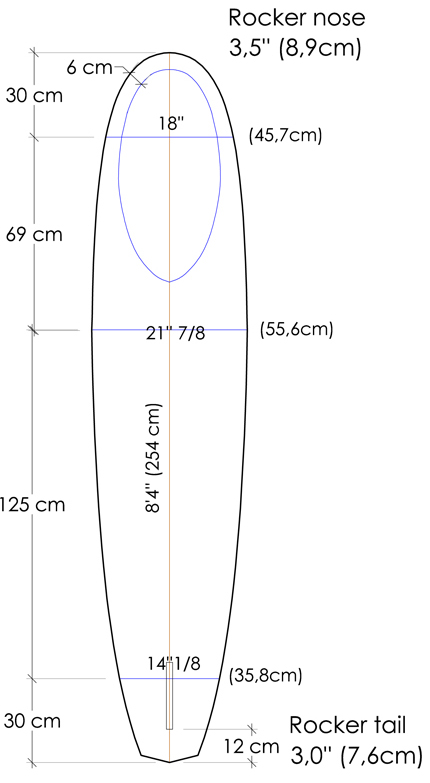

Os muestro un esquema con el "outline" y las medidas principales que han definido el shape de este modelo.

Aunque no suelo citarlo en el blog, pero el trabajo siempre lo comenzamos antes de entrar en el shape-room a enfrentarnos al foam, sentándonos a diseñar y definir las medidas principales del shape. Nuestra concepción del trabajo es CUSTOM, es decir, pasa por diseñar cada tabla de forma específica. Cada diseño y cada shape es diferente y único, y así queremos que siga siendo.

Este es un modelo de estilo, construcción y estética muy clásicos, con mucho volumen central y adelantado. En esa línea "old school", hemos diseñado los rockers delantero y trasero muy planos (hemos tenido que usar un foam de mayor tamaño para conseguir el foil deseado). Cantos 50/50 en toda la tabla. Diamond tail. Bottom con un cóncavo en el nose en forma de elipse (para facilitar la maniobra "noserider"), plano en la zona central, y variando progresivamente a "V" en el tail.

Configuración de quilas 1+2: box para quilla single y tapones para colocar estabilizadores si las condiciones lo requiriesen. Aunque creo que funcionará mejor en singlefin la mayoría de las veces.

Decoración con resina tintada y acabado brillo.

Las medidas: 8'4'' (254cm) x 21''7/8 (55,6cm) x 3''1/8 (7,9cm).

Proceso de shape:

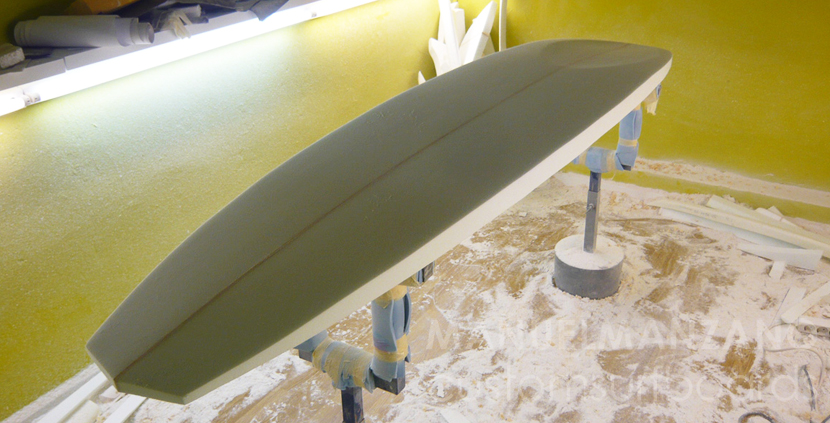

Siguiendo el procedimiento habitual: desbaste inicial del foam buscando grosores generales y cortado del outline. Con el rebaje del foam dejamos el bottom inicialmente plano en toda la tabla, para empezar a trabajar la forma (cóncavos, etc).

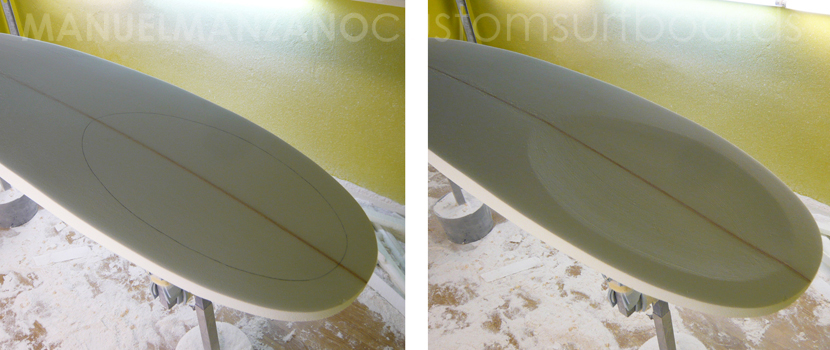

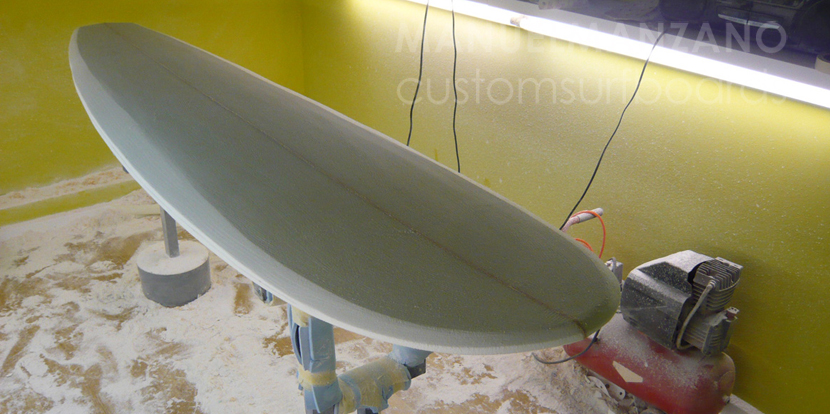

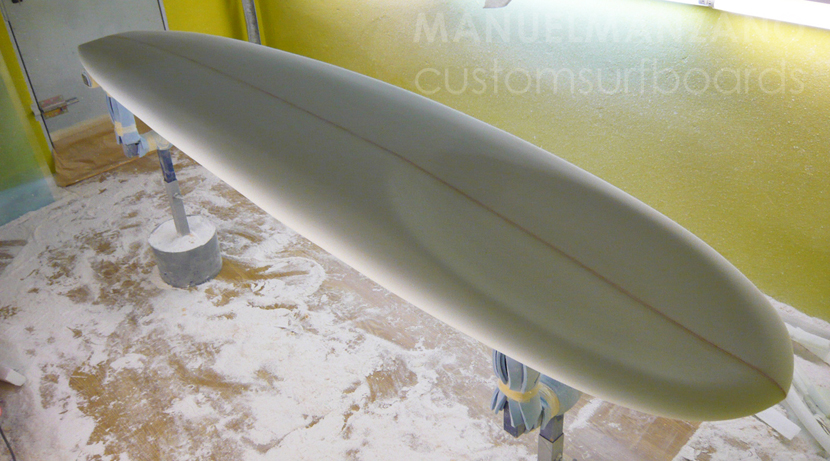

Trazado y modelado del cóncavo en el nose, propio de los modelos "noseriders".

La configuración del bottom termina con forma de "V" en el tail.

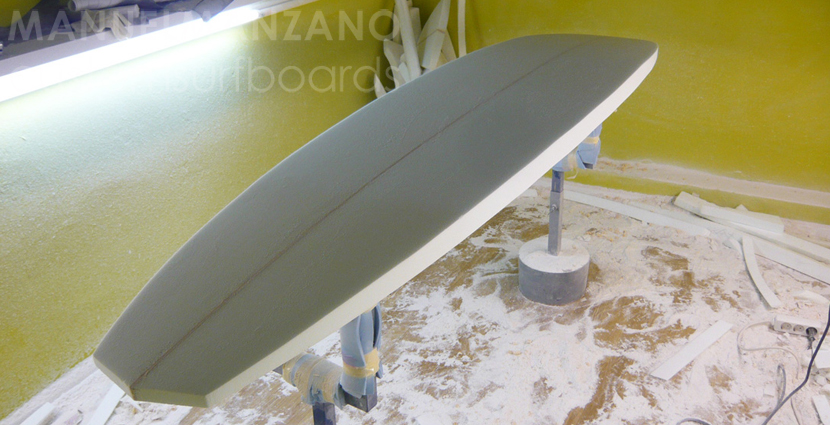

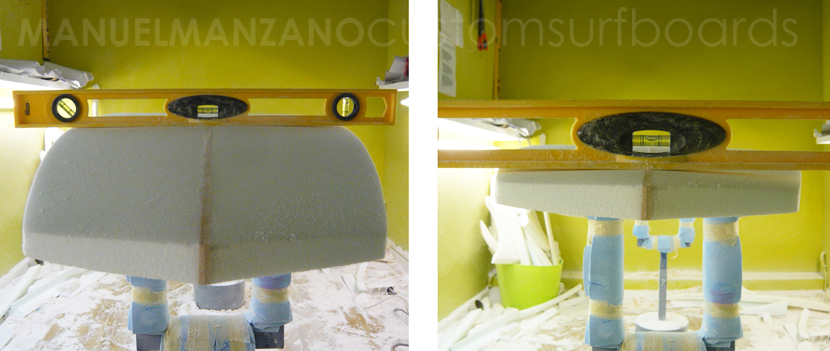

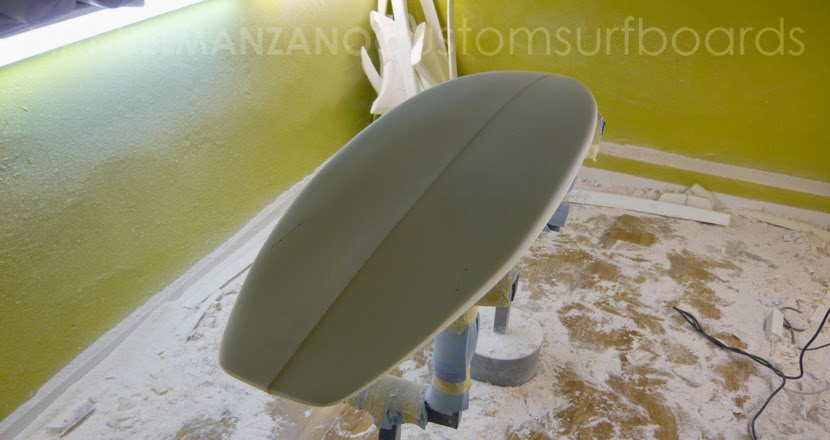

Detalle de V en el tail.

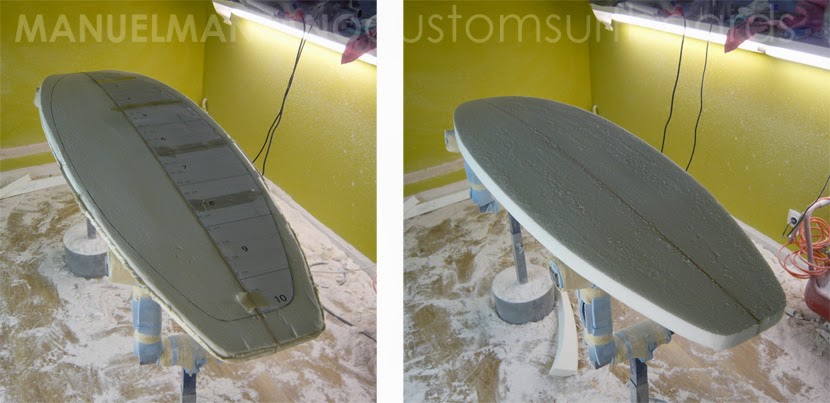

Los cantos 50/50 en toda la tabla los realizamos marcando inicialmente los planos para controlar sus dimensiones.

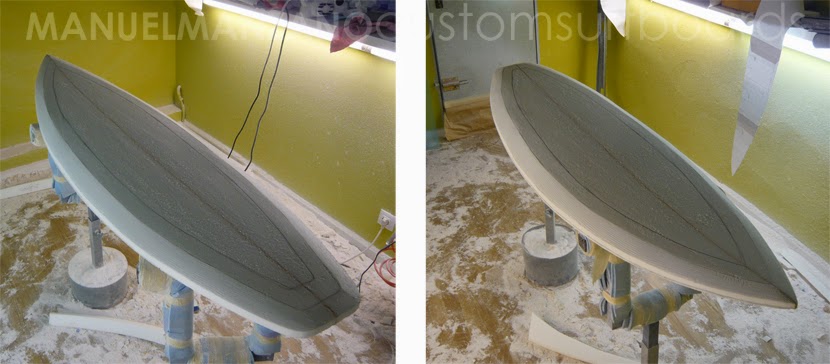

Primera línea de planos en deck.



Primera línea de planos en deck.



Primera línea de planos en bottom.



Segunda línea de planos realizada.

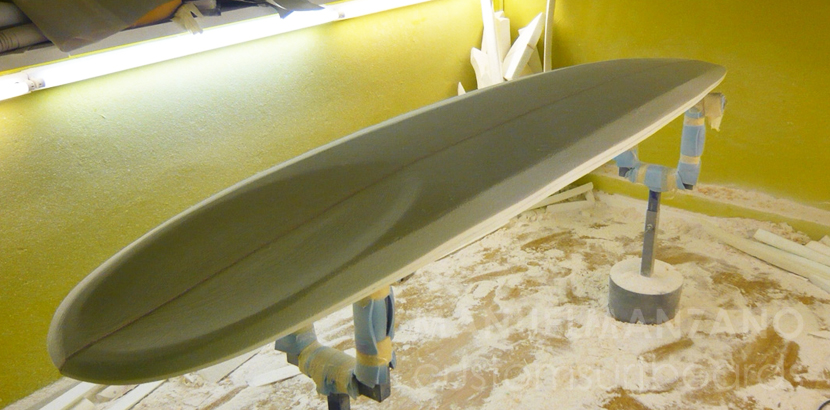

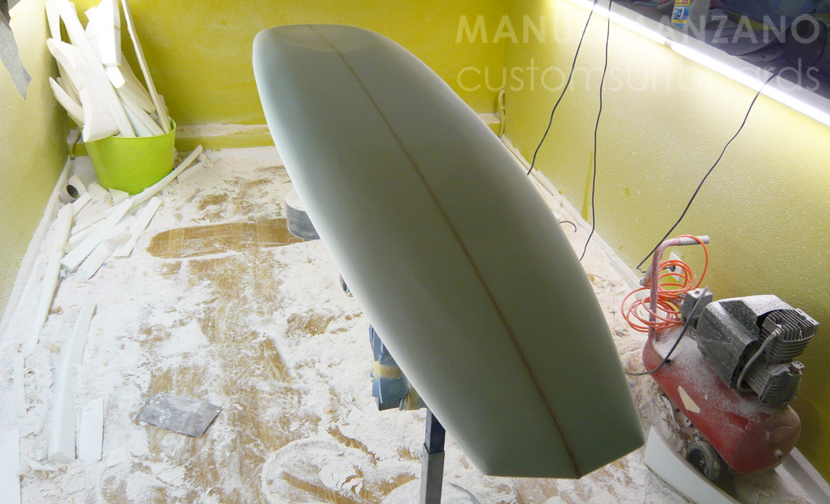

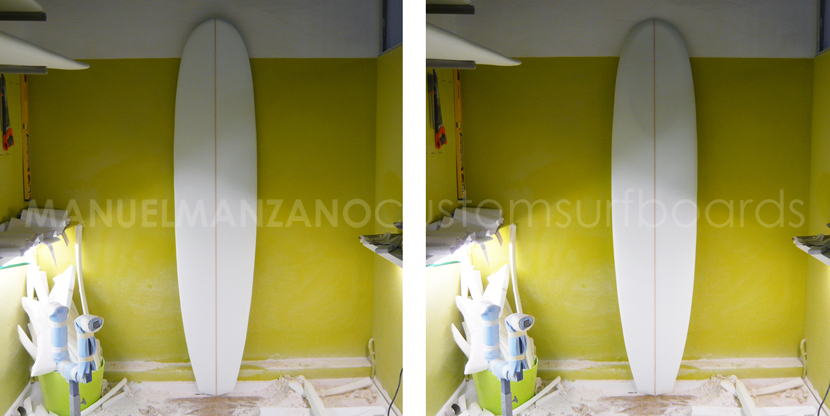

Shape terminado:









Mini Long 8'4'' - glass

Laminado del bottom:

Mediante una capa de fibra de 6oz y un refuerzo en la zona de quillas, laminados ambos a la vez.

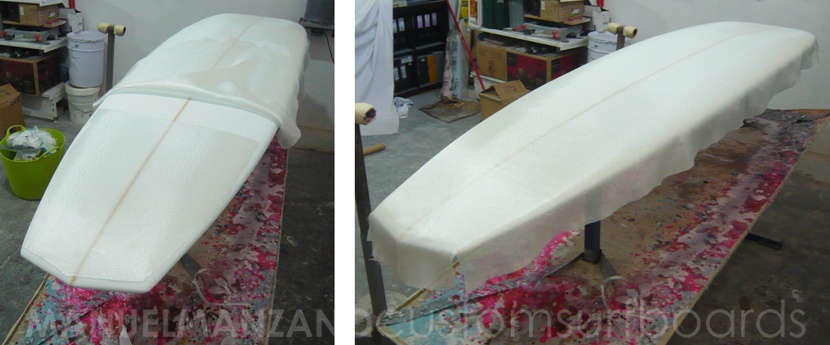

Parche de refuerzo en la zona de quillas.                                                            Tela de fibra de 6 oz. antes del laminado.

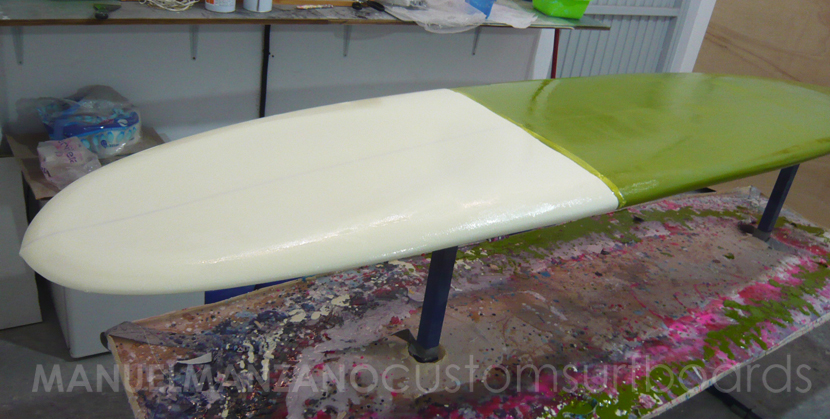

El laminado lo realizamos con resina pigmentada a dos colores: crema casi blanco para la punta, y verde oliva para el resto.




Una vez laminada, queda realizar el cut-lap, para dar un corte regular al solape.

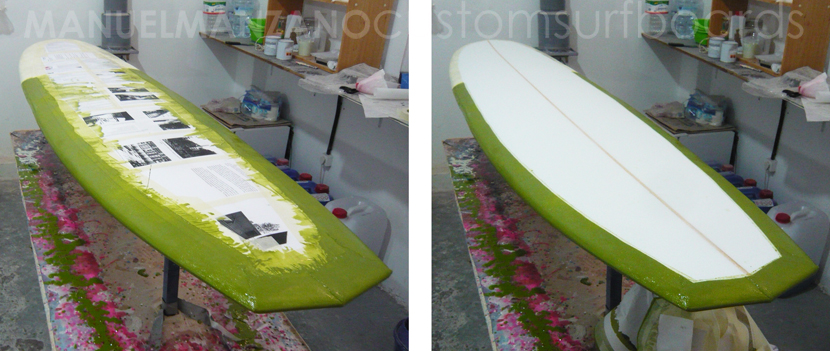

Vista del enmascarado del deck antes del cutlap.                                         Corte del solape y quitado el enmascarado de protección.




Laminado del deck:

Dos capas de fibra de 6 oz. para el laminado del deck, una de ellas con solapes en los cantos.

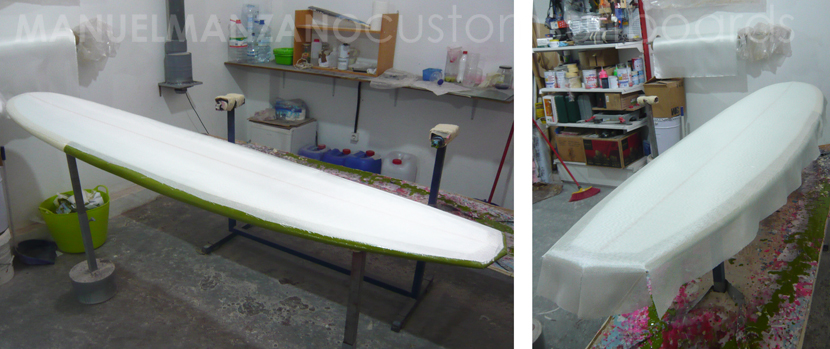

Capa de 6 oz, sin solapes.                                                                               Capa de 6 oz, con solapes.


Laminado realizado:




Cut-lap tras el laminado:

Vista antes y después de realizar el cutlap.



Colocación de logos y pintado de franjas de decoración:

Disponemos los logos de la forma habitual, protegidos con parche de fibra de 4 oz.

La decoración elegida para esta tabla consiste en ese diseño que ya es un clásico entre los longboards: punta a rayas blanca/negra y el resto de la tabla de un solo color. En esta caso, hemos optado por este verde oliva y hemos sustituido el color blanco en la punta por un crema muy claro.

Hemos preferido laminar toda la punta en color crema y después pintar las franjas negras sobre el laminado con resina pigmentada en negro. Es la forma de no dejar desfases en estas franjas negras en el encuentro de los solapes. Las franjas las hemos pintado con brocha, para dejar los bordes un poco irregulares.

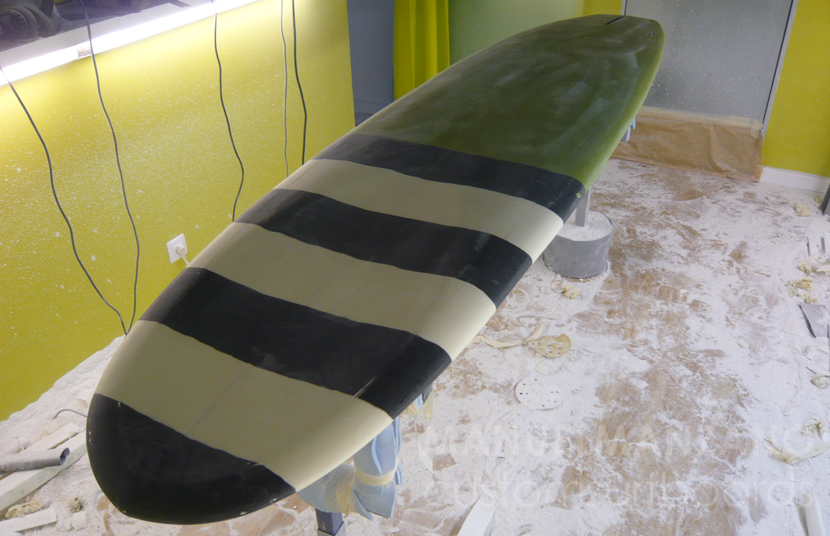

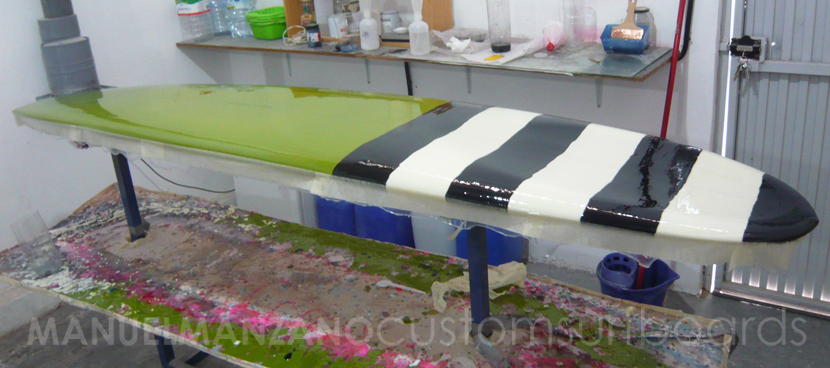

Fase de pintado de las franjas con resina pigmentada en negro.













Hotcoat:

Primera capa de engrose mediante resina parafinada transparente:

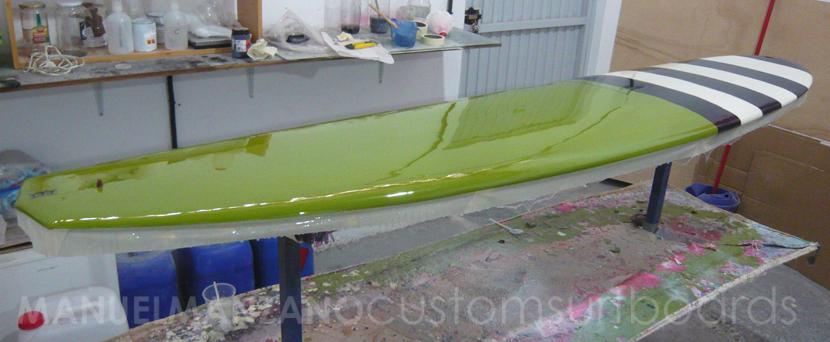

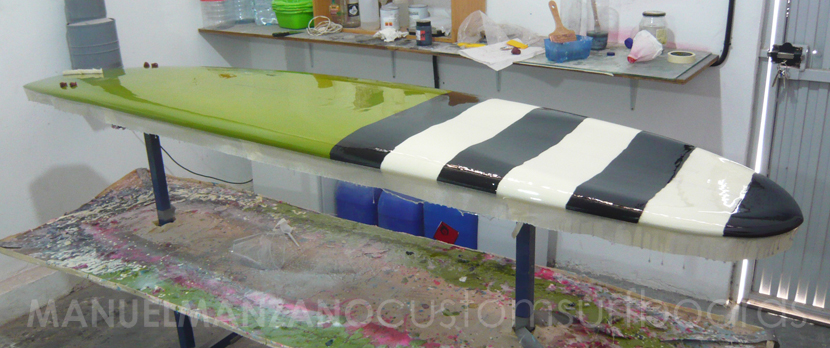

Hotcoat del bottom.



Hotcoat del deck.



Colocación del cajetín y tapones para las quillas:

Para la quilla central, instalamos un box (cajetín) de 10,5'' de longitud:

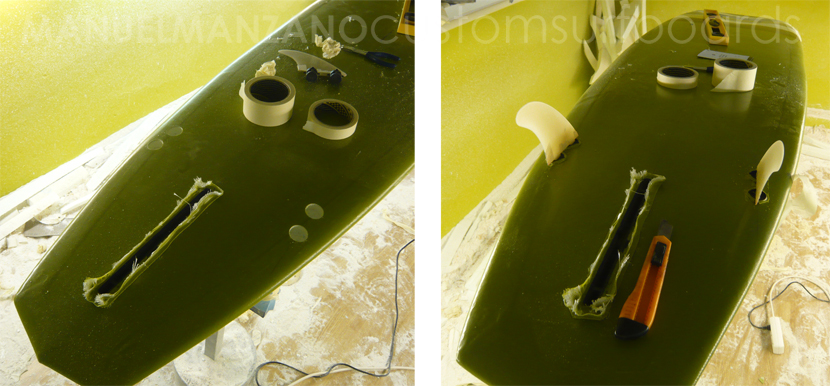

Fresado del hueco y taladro, previos a la instalación del cajetín.

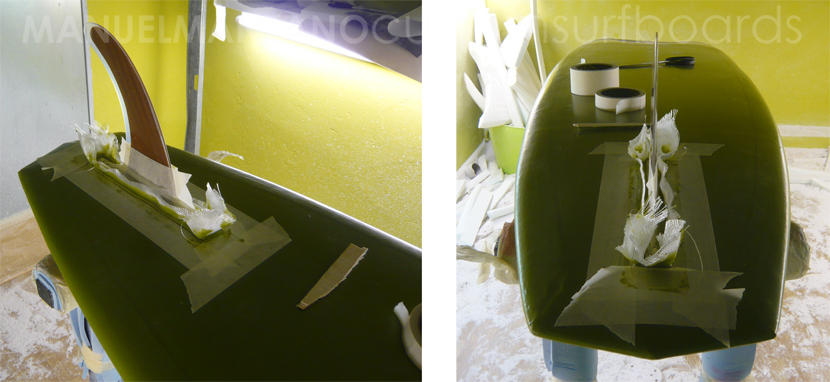

Colocación del cajetín, con dos capas de fibra de 6 oz y resina pigmentada en verde y aligerada con microbalones.



Colocación de los tapones fcs para las quillas laterales.

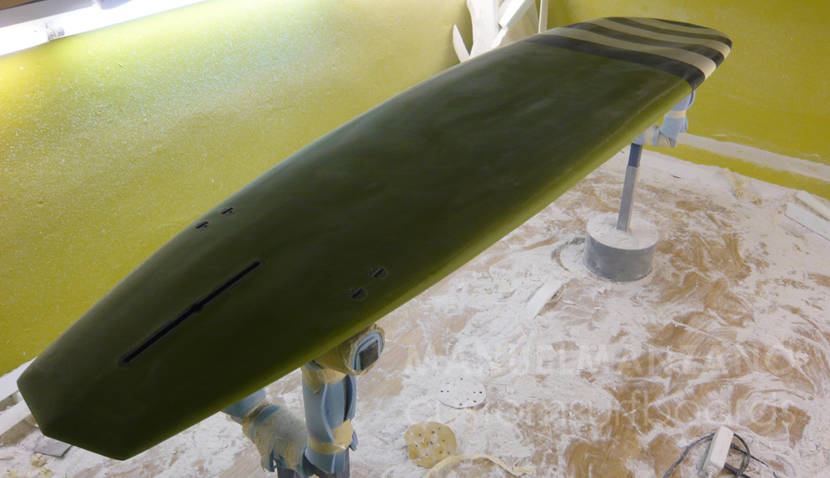

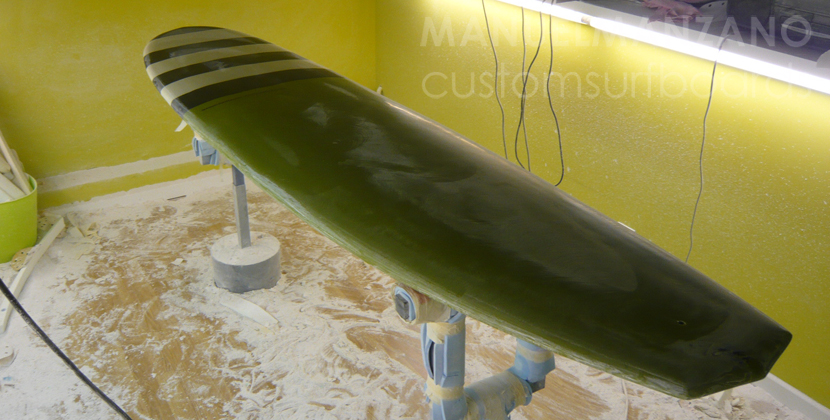

Lijado del hotcoat:

Toca realizar la primera sesión de lijado de la tabla, con lijas de grano grueso y en seco. Llegamos hasta lijas de grano 220.





Glosscoat:

Última capa de resina parafinada, para incrementar un poco la dureza de la tabla y conseguir el acabado brillo.

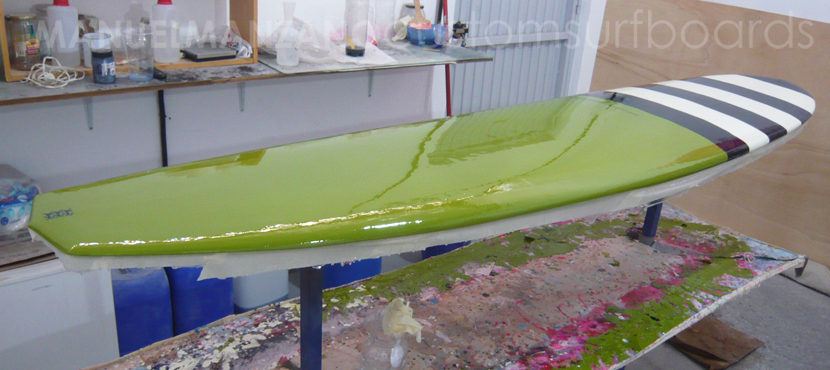

Glosscoat en deck.



Glosscoat en bottom.



Lijado del glosscoat:

Sesión larga de lijado, donde empezamos con lija de 220 y vamos pasando lijas progresivamente hasta llegar al grano 1500. Las última parte la realizamos lijando al agua.

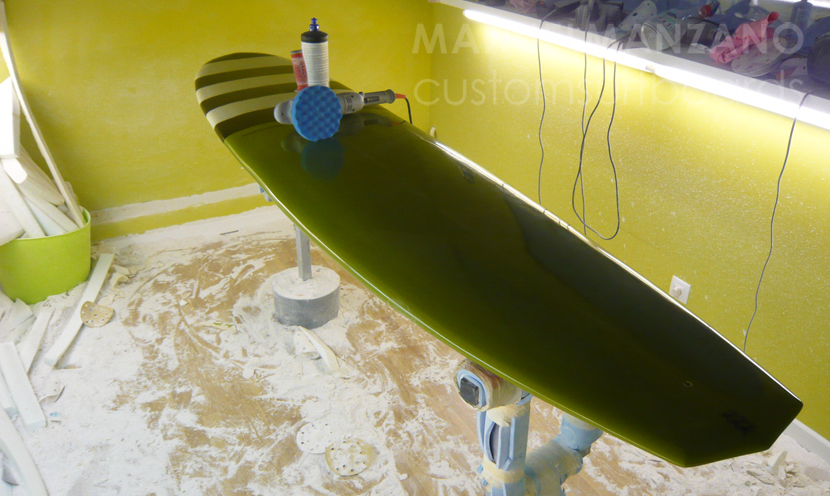

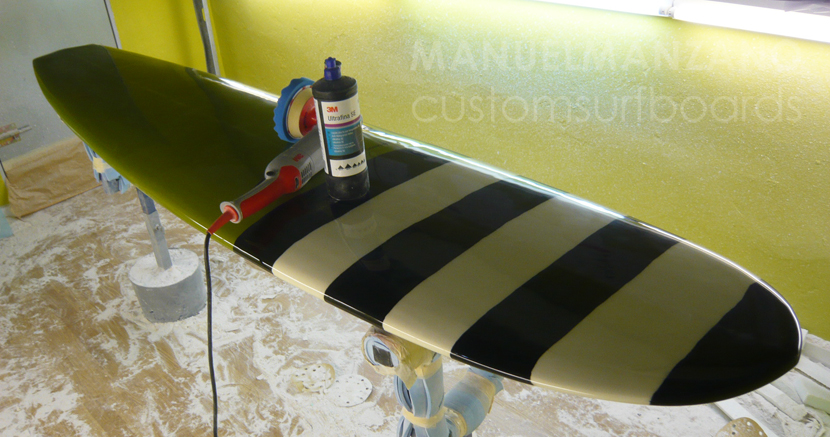

Pulido y abrillantado:

Tras el lijado, sólo queda sacarle todo el brillo a la tabla: pulimentos y cera protectora aplicadas con boinas de espuma.

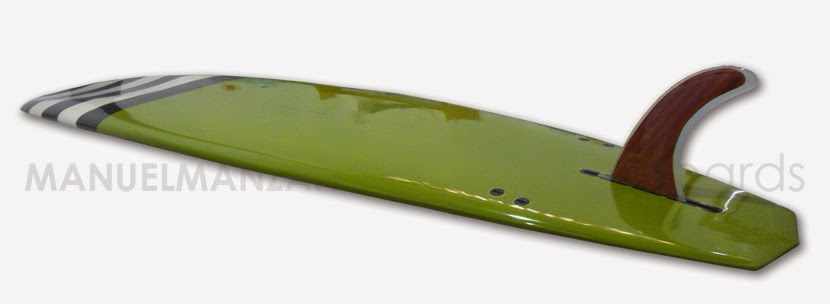

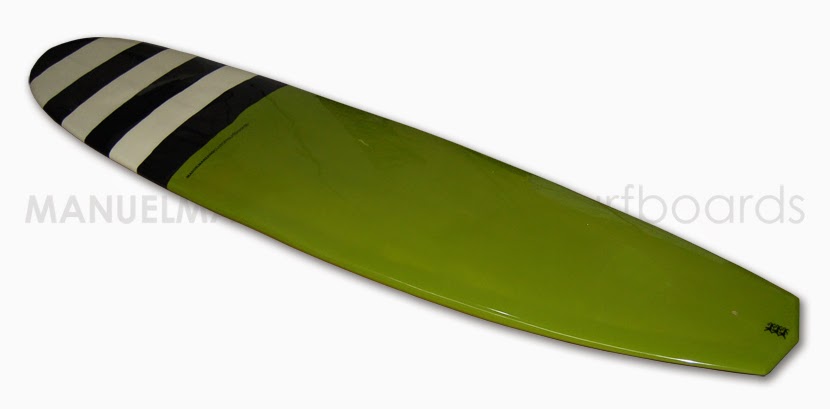

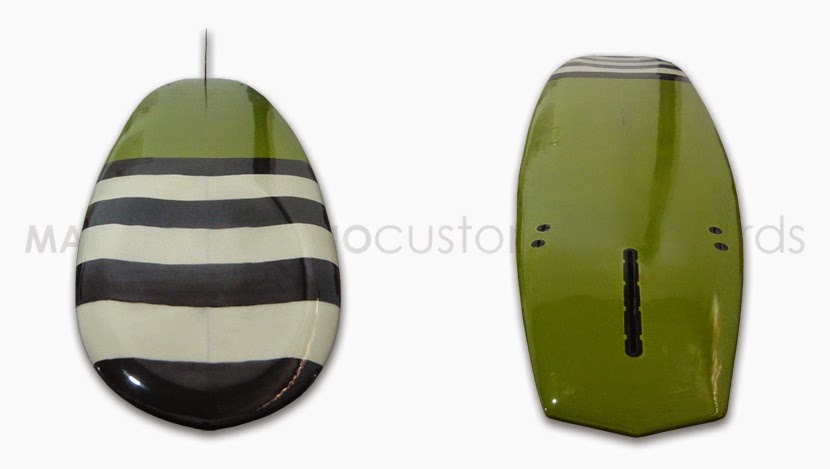

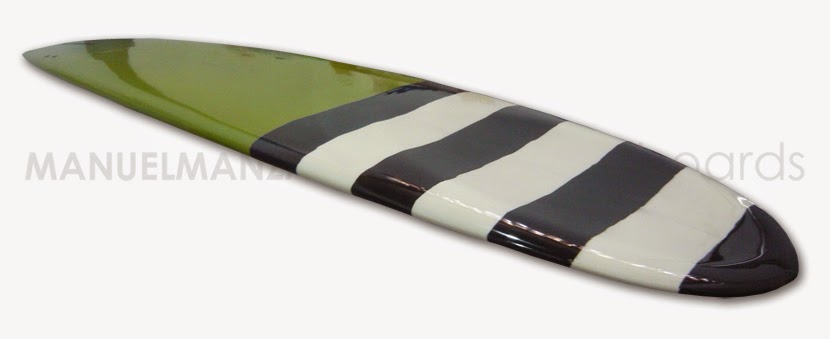

Mini Long 8'4'' - terminado

Dimensiones: 8'4'' (254cm) x 21''7/8 (55,6cm) x 3''1/8 (7,9cm).
Bottom: cóncavo en nose (noserider), plano en el centro a "V" en el tail.
Laminado: Deck: 6 + 6 oz. / Bottom: 6 oz + Refuerzo 6 oz. en zona de quillas.
Quillas: Configuración 1+2 (box para quilla central y tapones fcs para estabilizadores laterales).
Decoración: Resina pigmentada en 3 colores.
Acabado: brillo (gloss finish).

Peso: 8,0 kg.

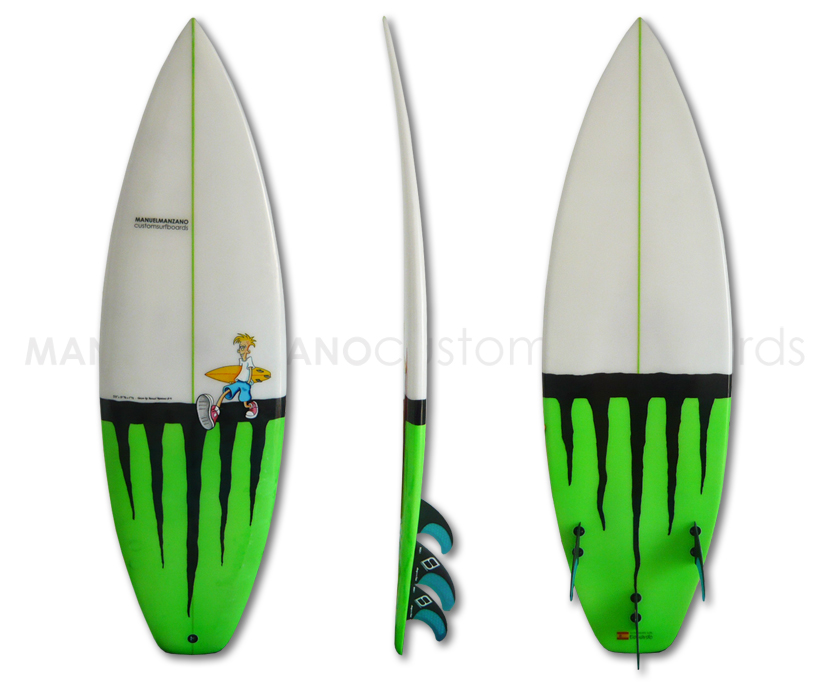

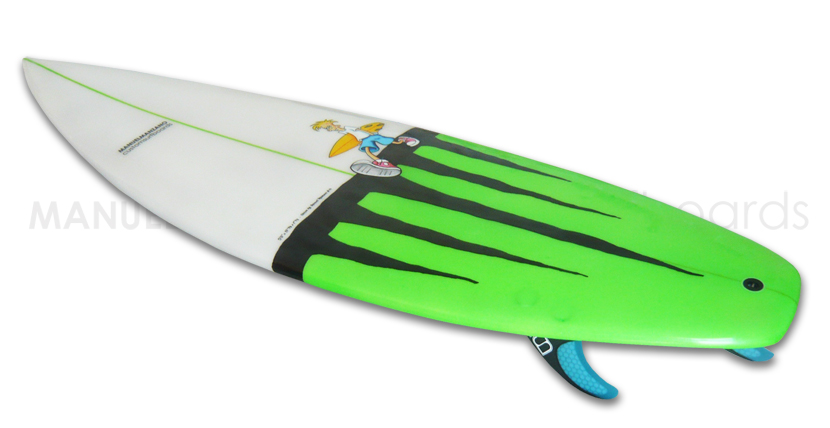

Short 5'0'' - terminada

Dimensiones:  5'0'' x 17''1/8 x 1''7/8.
Bottom: plano a doble cóncavo en el tercio final, entre las quillas.
Laminado: Deck: 4 + 4 oz. / Bottom: 4 oz + Refuerzo parches 4 oz. en quillas.
Quillas: thruster, desmontables sistema fcs.
Decoración: Pintura acrílica y rotulador (posca). Homenaje al inolvidable personaje "Wilbur Kookmeyer" de Bob Penuelas.
Acabado: brillo (gloss finish).













Short 5'6'' - shape

Presento un trabajo para un surfista muy especial, a quien tenía ganas de hacerle una tabla desde hacía tiempo: Luis, mi sobrino de 10 años. A pesar de su escasa edad, lleva años practicando este deporte muy en serio y evolucionando rápidamente (ni que decir tiene, que ya surfea mucho mejor que yo).

Por su edad, características de surf y el tipo de tablas que ha usado hasta ahora, he intentado en este trabajo acercarme un poco (y sin que sirva de precedente) a esa línea de tablas cortas más comercial, tanto en su shape como en su construcción. No obstante, he de decir que una vez terminada y comparándola con alguna de sus anteriores tablas, he encontrado sustanciales diferencias; y es que parece que cuando se mete uno en el shape-room a trabajar sobre un foam, no puede desprenderse de su propia manera de entender el shape y el surf. Mi visión del surf está enfocada hacia la diversión y el deslizamiento, y esos conceptos marcan de forma determinante todo lo que sale de mi taller.

Por tanto, estamos ante un shortboard con más volumen de lo habitual (especialmente en el primer tercio, para facilitar la remada), rocker más suave y de curvatura progresiva, y acabado gloss-brillo en capa fina, para no incrementar excesivamente el peso.

Las medidas son: 5'6'' x 17'' 3/4 x 2'' 3/8. Manteniendo mucho volumen a lo largo de toda la tabla. Las demás características dentro de lo habitual en este tipo de tablas shortboards: configuración thruster con quillas desmontables y square tail. Bottom de cóncavo a doble cóncavo hacia el tail.

Proceso de shape:

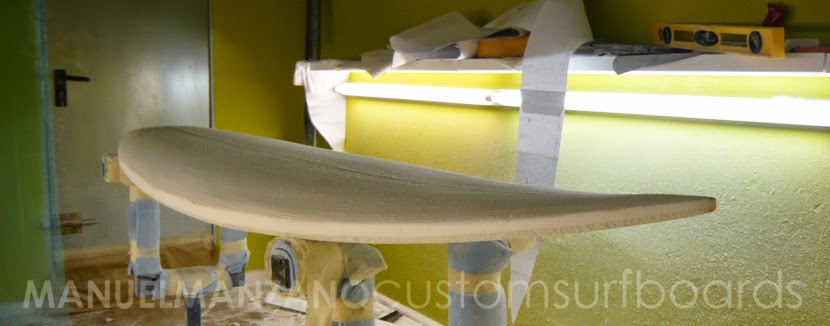

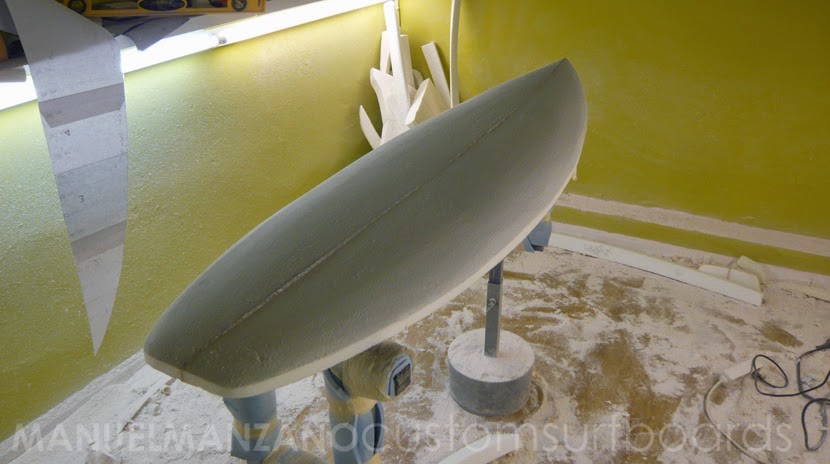

Trazado y cortado del outline, y rebaje de grosores generales configurando rockers y foil central



Trazado y realización de planos para el modelado de los cantos.





Segunda línea de planos y suavizado de aristas.

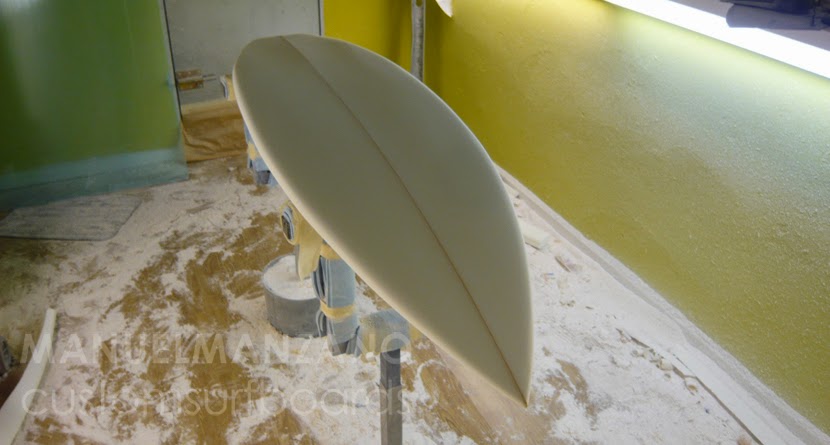

Shape terminado:





El bottom presenta un suave cóncavo en la zona central a doble cóncavo entre las quillas
