Minisimmons 5'4'' - shape

Os presento mi primer Minisimmons; muchas ganas tenía de realizar este modelo, pero por distintos motivos hasta ahora no he podido ponerme a ello. Ya casi no hace falta presentación para un tipo de tabla que hace unos pocos años era una rareza, pero que hoy día se ha dado a conocer casi tanto como los fish. Para aquellos que aún no hayan oído hablar de este modelo, un poco de historia:

Bob Simmons fue un shaper que desarrolló importantísimas innovaciones en los años 40 y 50, gracias a sus conocimientos en el mundo de la aeronáutica y el diseño naval. Sus modelos fueron un gran avance hacia el surf moderno, pero su prematura muerte en 1954 cortó esta evolución y los modelos de Simmons cayeron en el olvido. En los últimos años, algunos importantes shapers como Carl Ekstrom o Joe Bauguess recuperaron su trabajo, versionando los modelos "simmons" en tamaños más pequeños a los originales (generalmente por debajo de los 6 pies), a lo que se ha denominado "Minisimmons".

Los Minisimmons se caracterizan sobre todo por su su rapidez en la ola y facilidad de remada, consecuencia de su gran anchura y su rocker casi plano; esto les proporciona mucha velocidad y algo del feeling del longboard pero con una conducción más fácil y maniobrable por su pequeño tamaño. Adecuadas para olas pequeñas y medianas, hasta los 2 ó 2,5 metros.

Con este shape he intentado respetar las principales características del modelo originario de Simmons, con sólo pequeñas variaciones para actualizarlo.

Las dimensiones completas de esta tabla las indico en el esquema adjunto. Sus medidas básicas son: 5'4'' (163 cm) x 22'' 3/4 (57,8 cm) x 2'' 3/4 (7,0 cm).

El bottom presenta el característico monocóncavo profundo de las simmons en la mitad trasera de la tabla, de forma parabólica y muy marcado en arista. El resto del bottom (primera mitad) es plano; he preferido sustituir el típico "belly vee" que suele presentar esta zona del bottom por este fondo plano para hacer la tabla algo más sencilla de llevar, menos reactiva y técnica en su conducción, sacrificando algo de capacidad de respuesta sobre todo en la transición de canto a canto.

Rockers poco pronunciados, aunque un poco más el de entrada (3''1/2), para compensar la falta del belly en el nose. Cantos 50/50 en los dos primeros tercios, en transición a cantos bajos y duros en arista en el tail.
Configuración twin-fin con las quillas curvas típicas de las simmons, realizadas en madera contrachapada de tablero marino. Los acabados de la tabla serán en resinas tintadas y gloss pulido, como no podía ser menos.

Proceso de shape:

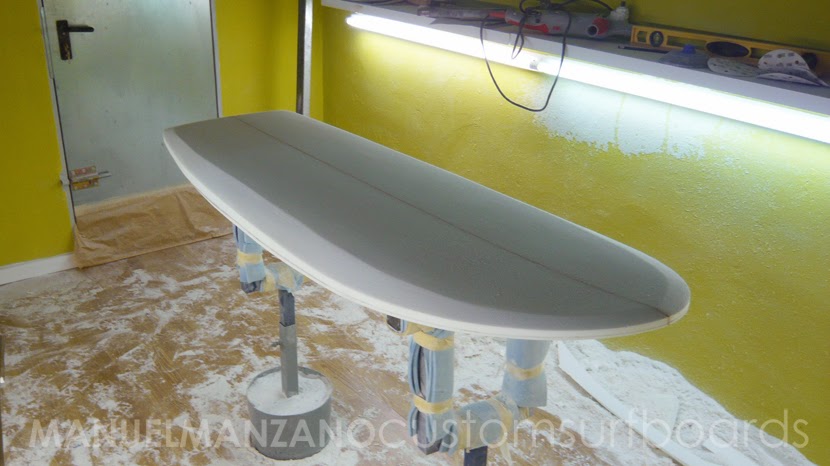

Trazado y cortado del outline, tras ajustar grosores y rockers generales:

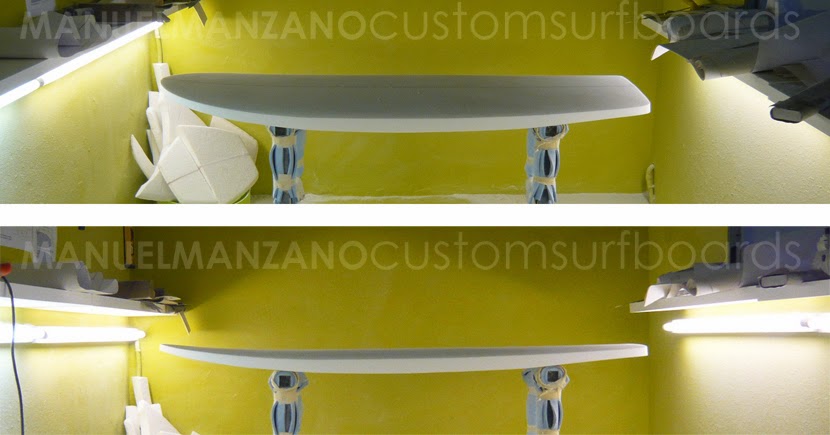

Vistas laterales para mostrar el "foil" general, con un grosor máximo de 2'' 3/4:

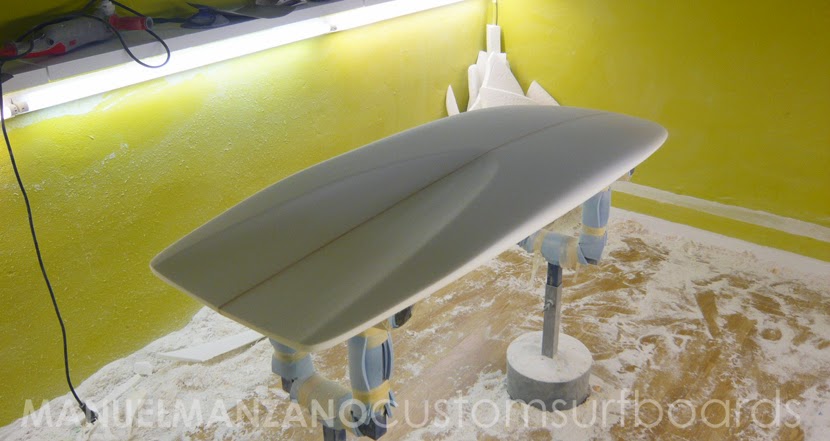

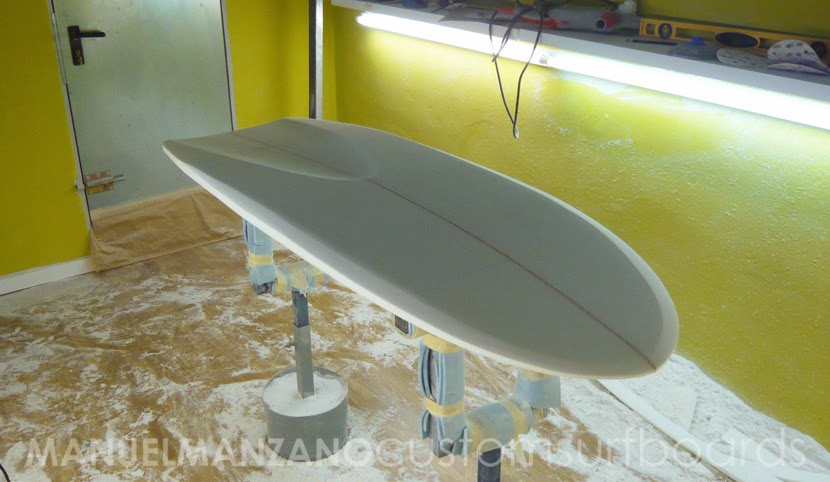

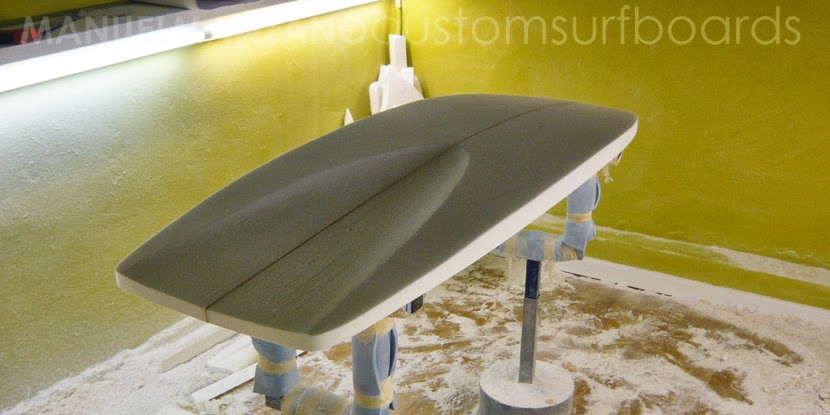

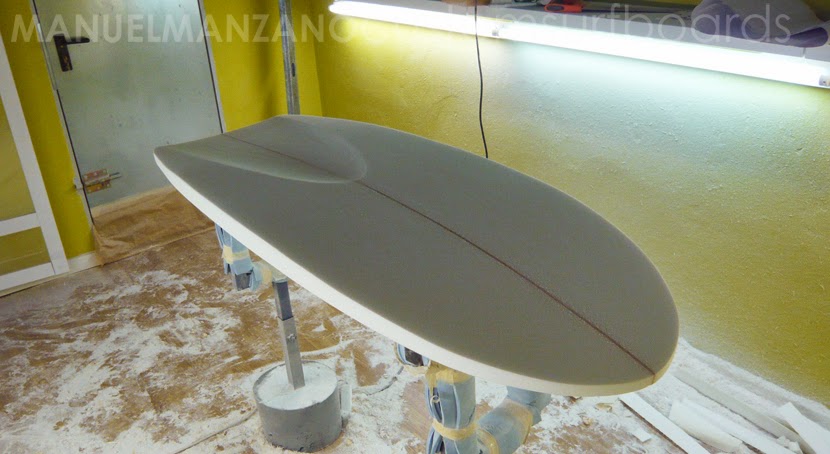

Vistas del cóncavo simple en la mitad trasera del bottom, en forma parabólica:

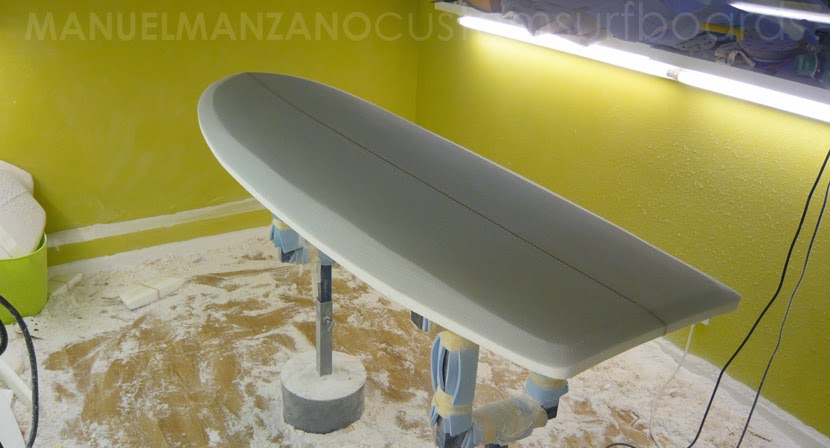

Primera línea de planos en deck para los cantos 50/50:






Primera línea de planos en bottom, perdiéndose en el último tercio para marcar el canto bajo y duro en el tail:

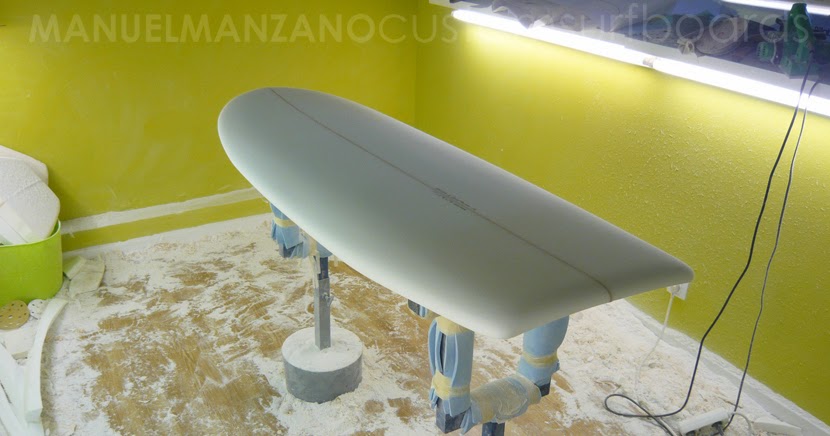

Vistas de la segunda línea de planos en bottom y deck, antes de redondear los cantos:

Shape terminado:

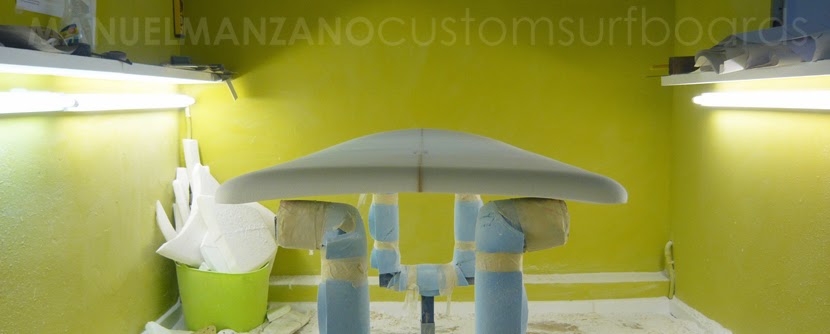

Imágenes del shape final.Vista frontal, donde se aprecia el outline:

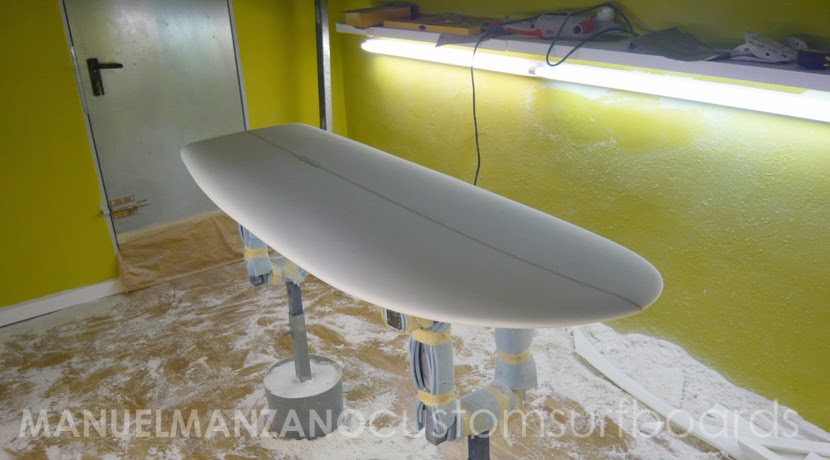

Vista del deck:

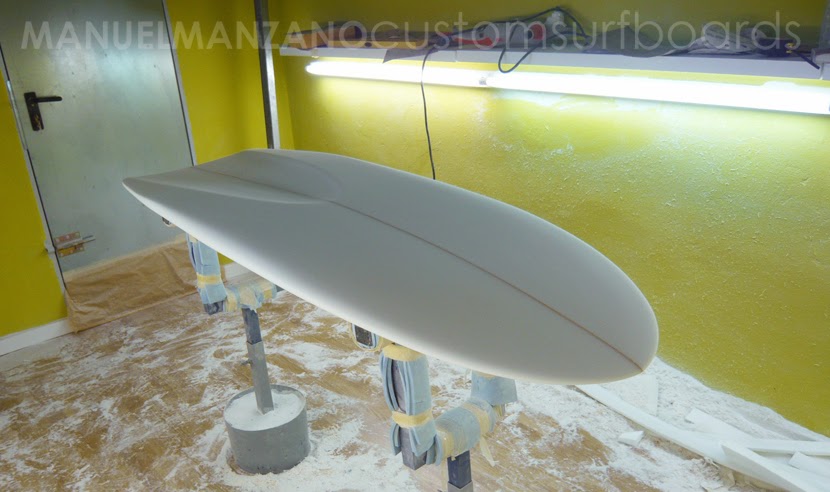

Vistas del bottom:

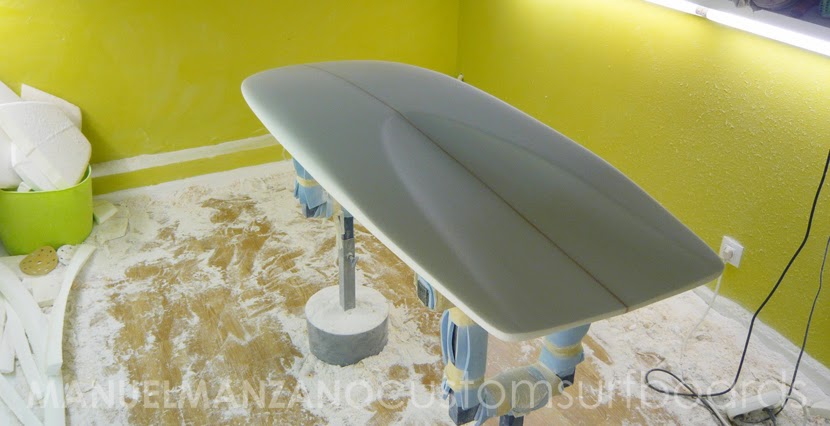

Detalle del cóncavo en bottom:

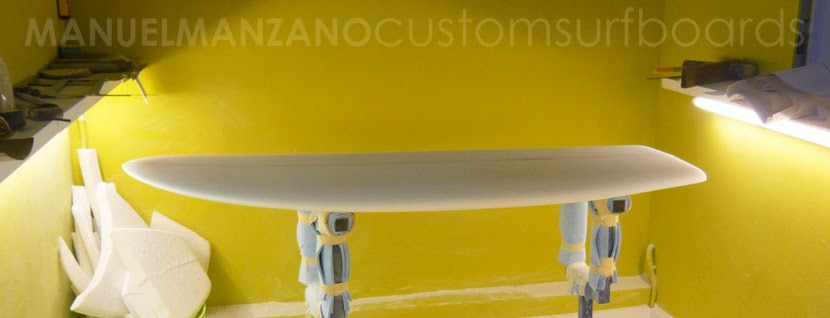

Vistas laterales, donde se aprecia rockers y foil:

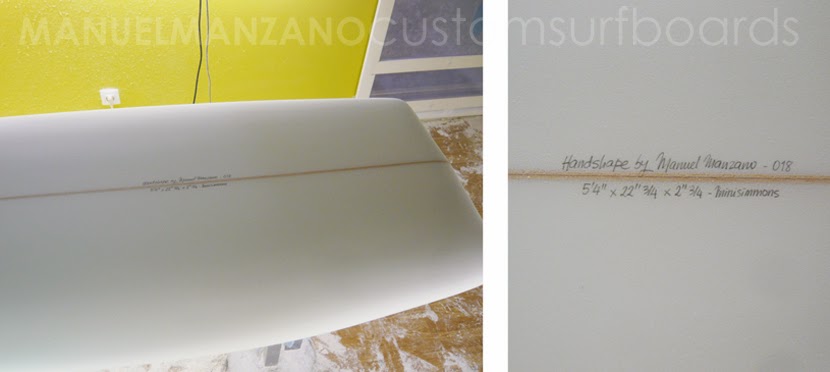

Firmando el shape y medidas:



.

Minisimmons 5'4'' - quillas de madera (twin fins)

Este minisimmons llevará un par de quillas fijas con el diseño curvo tan características que llevaban las simmons originales. Modeladas desde un tablero de madera de contrachapado.

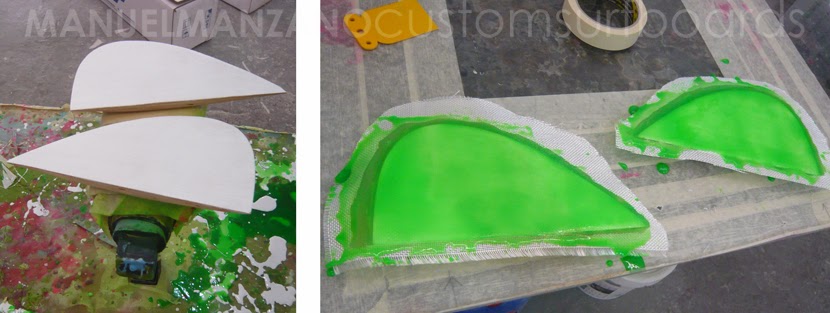

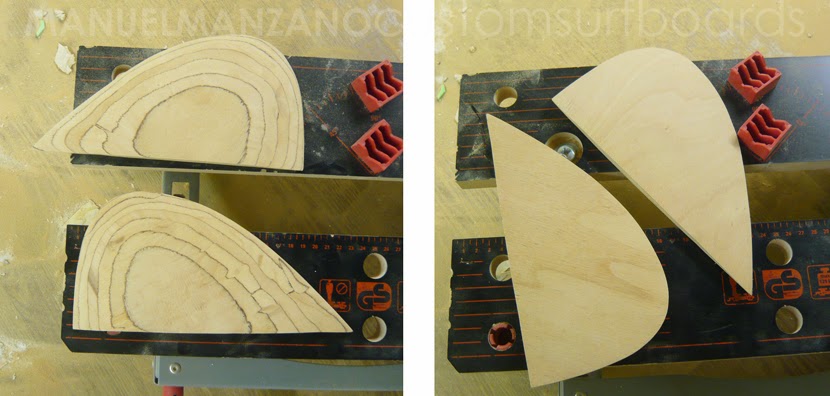

La cara exterior de la quilla va curvada y la interior plana:


Para integrar un poco el diseño de la quilla con el de la tabla, he decidido laminar la cara plana con resina tintada con el mismo verde de la tabla. La cara curva irá laminada en transparente para que se aprecie el color y aspecto de la madera. Laminada en ambos casos con una capa de fibra de 6oz.


Ya que el pigmento que he usado es translúcido, para que el verde adquiera la misma intensidad que en la tabla, he pintado previamente esa cara de la quilla de blanco antes de laminarla:

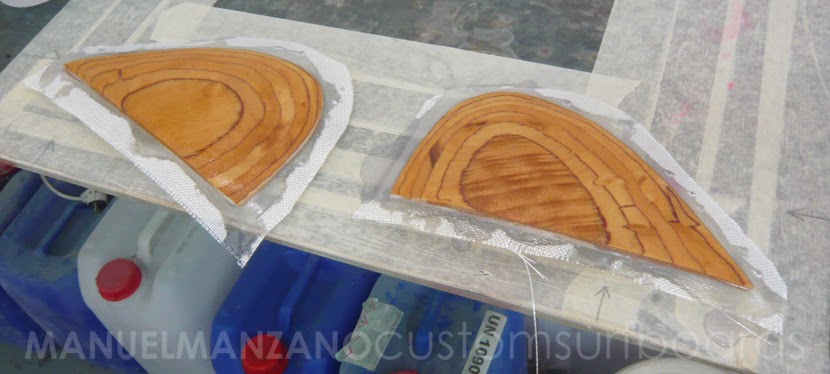

Laminadas y listas para colocarlas:



Minisimmons 5'4'' - glass

Resina tintada para decorar esta tabla, con un diseño simple en dos franjas de color (al estilo "bing"): blanco semi opaco y verde fluo translúcido. Laminado contundente (6 / 6+6) para hacer la tabla dura y resistente a casi todo, sacrificando un poco el aspecto del peso.

Laminado del bottom:

La cara inferior de la tabla va laminada con una capa de fibra de 6 oz, con solapes en los cantos. Con el uso de pigmento translúcido se apreciarán estos solapes, por lo que el cut-lap se ha realizado con mucho cuidado para que quede lo más regular posible. Como siempre, adjuntamos fotos del proceso:

Enmascarado previo del deck, para el posterior cut-lap.

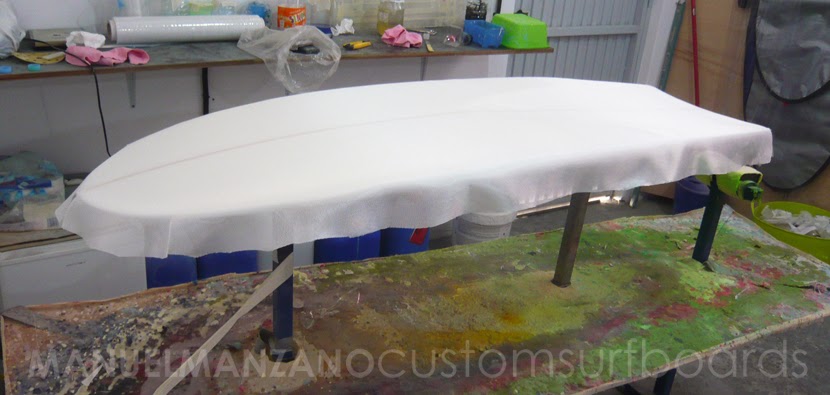

Fibra de 6 oz. dispuesta sobre el bottom antes del laminado.

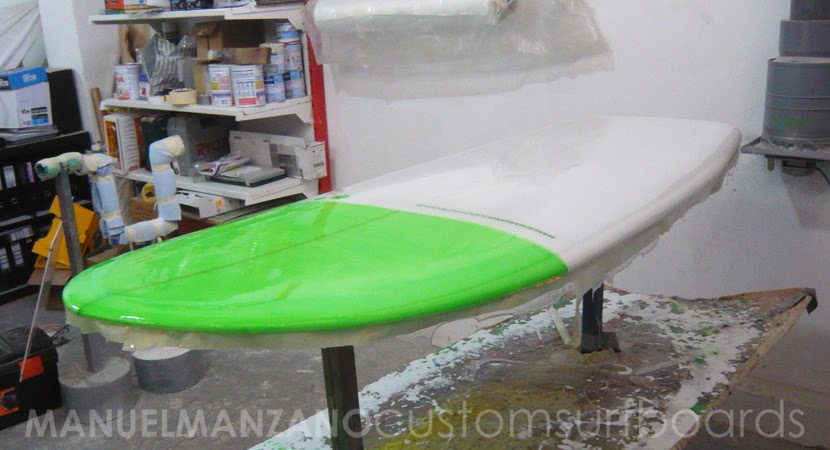

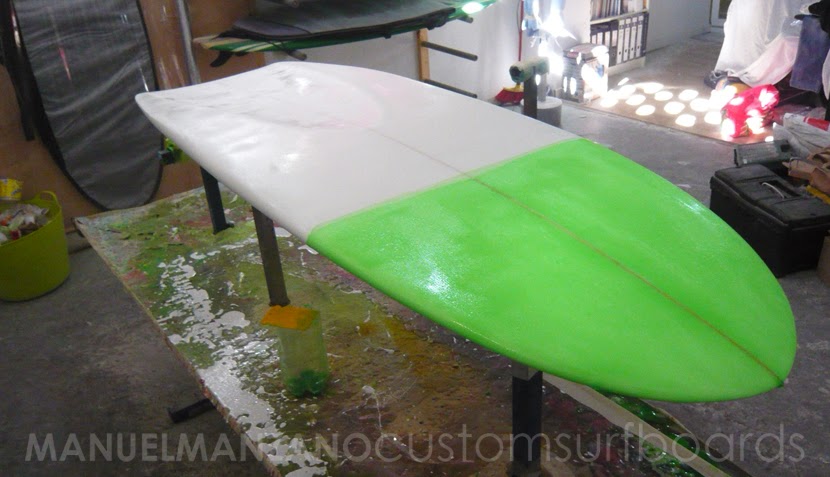

Laminado realizado.



Otra vista del bottom ya laminado.

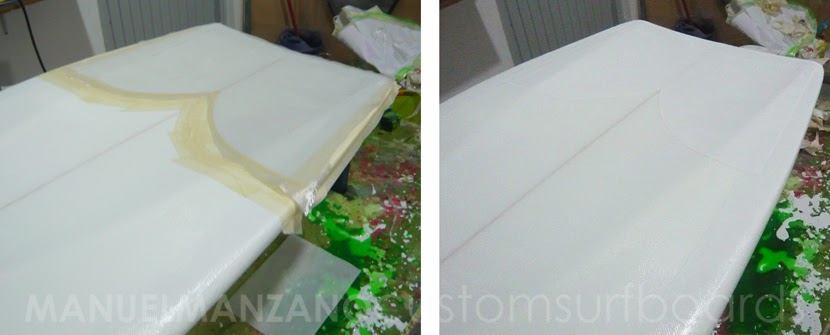

Cuando empieza a endurecer la resina, damos la vuelta para hacer el corte del solape y quitar el enmascarado.





Laminado del deck:

Laminado de esta cara de la tabla con 2 capas de 6 oz. La primera capa sin solapes:

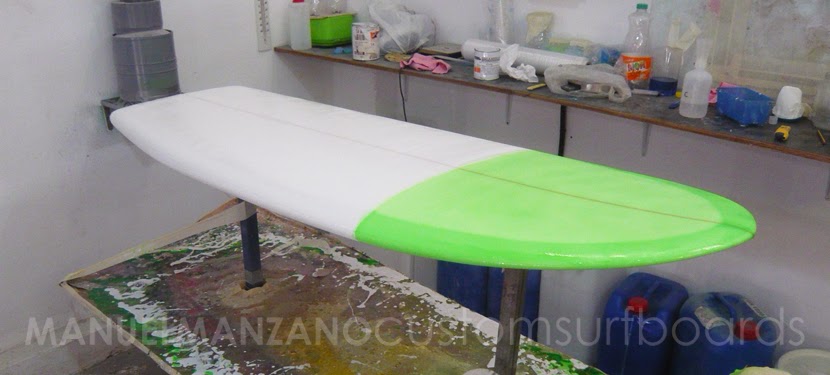

Segunda capa de 6 oz, laminada con solapes en los cantos:







Refuerzo y logos:

Parche de refuerzo en zona de quillas, laminado también con resina tintada en blanco (de ahí que no se aprecie mucho en la foto):

El logo con mi nombre sólo en deck, y la referencia del shape y medidas de la tabla en el bottom. He añadido algunas salpicaduras de resina verde para dar un poco más de gracia a la decoración.

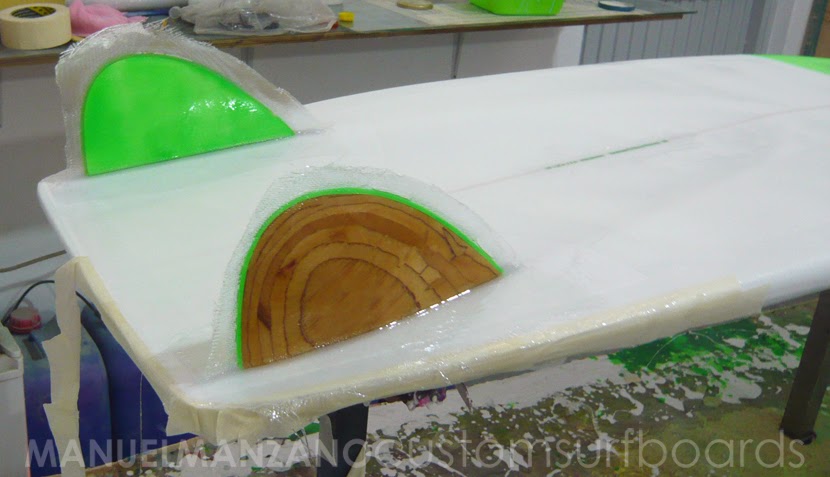

Colocación de quillas fijas:

Fijadas a la tabla como hacemos habitualmente: rovings en la base, y dos capas de fibra por cada cara (6oz + 4oz). Colocadas a 2'' del tail y alineadas al borde del marcado cóncavo del bottom.


Ya colocadas y listas para el hotcoat:




Hotcoat, colocación del plug y primer lijado:

Primera capa de resina transparente con estireno parafinado, para el posterior lijado.

Hotcoat en bottom.



Hotcoat en deck.


Antes del lijado, procedemos a la colocación del tapón (plug) para atar el invento. Fijado con resina aligerada y tintada en verde, para dar el detalle de color alrededor del tapón blanco.


Lijado del hotcoat, en seco y con lijas de grano grueso (hasta 220). Lijado mixto a máquina y manual, ya que las quillas colocadas nos obliga al lijado a mano de esa zona. Con este lijado se intentan recuperar las formas del foam, que con los laminados se pierden un poco (perfilado de aristas de los cantos en el tail, eliminación de los escalones de los solapes... etc).






Glosscoat, lijado y pulido final:

Nueva capa de resina parafinada, para añadir un poco más de dureza a la tabla y el acabado brillo.



Glosscoat en deck.



Glosscoat en bottom.



Lijado del glosscoat como siempre, progresivo pasando primero las lijas de grano grueso y en seco, y después las lijas finas y lijado al agua. Siempre comento lo mismo: es la etapa más laboriosa, sobre todo en el lijado manual, pero lo compensa ver cómo va saliendo el acabado final de la tabla que habíamos imaginado cuando empezamos a trabajar en ella.

Fase de lijado al agua con lijas de grano fino.


Pulido final con pulimentos y ceras, para sacarle el brillo al glosscoat.


...
