Long 9'5'' noserider - shape

Longboard noserider de estilo clásico que se quedará en casa; realizado para mi. Muy en la línea del long que construí ya hace algún tiempo para mi amigo Mario. Al igual que en aquel, he vuelto a usar la lámina de madera de haya decorativa en la zona central, esta vez combinada con tonos azules.

El shape responde a los parámetros habituales de este tipo de tablas. Sus dimensiones son: 9'5'' (287 cm) x 23''1/2 (59,7 cm) x 3''1/4 (8,3 cm). Cantos 50/50 en toda la tabla. Square tail. Bottom con cóncavo suave en el nose para facilitar el noseriding, suave belly en la zona central pasando a "V" en tail. Cajetín para configuración single, como no podía ser de otra forma.

Decoración mixta: lámina central longitudinal de madera de haya, pintura sobre el foam y resina tintada. Tail block en maderas de sapelly (oscura) y samba (clara).  Acabado pulido gloss-finish.


Fotos del proceso de shape:

Como siempre, proceso de "hand-shape" resumido en unas cuantas imágenes:

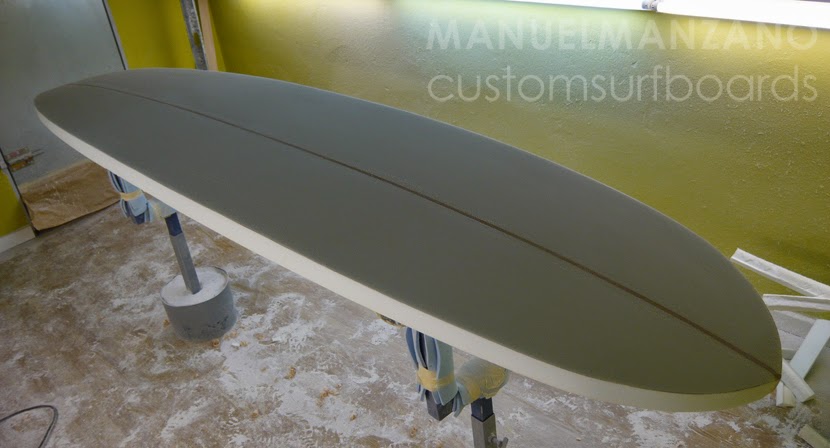

Desarrollo de grosores generales y curvatura (foil-rockers) y cortado del outline, manteniendo los fondos planos:

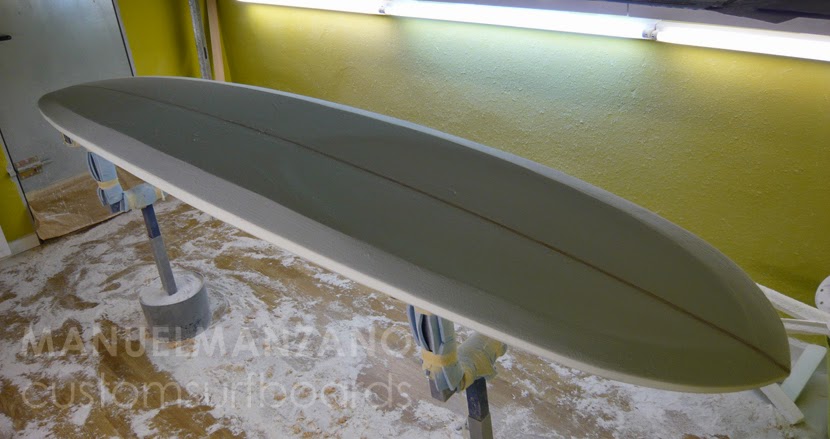

Comenzando a trabajar el fondo (bottom): cóncavo suave en nose y "V" en la cola:

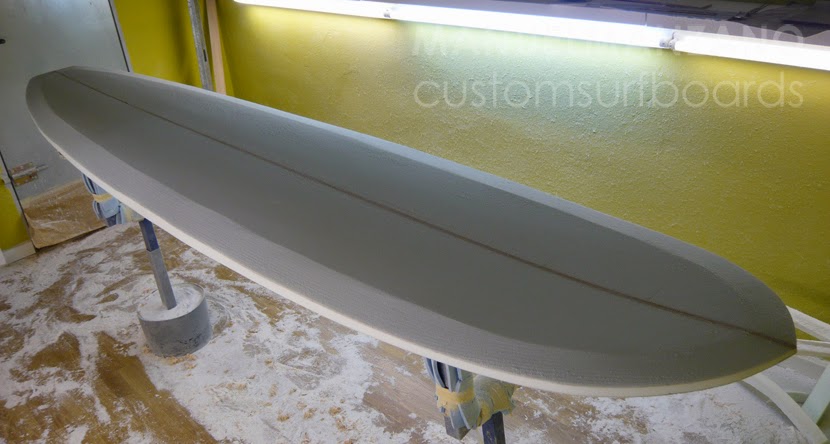

Desarrollo de planos para construir los cantos 50/50:

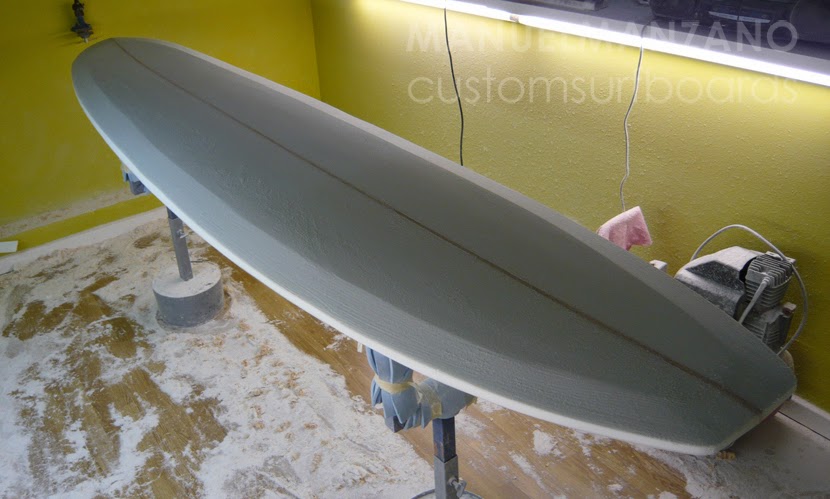

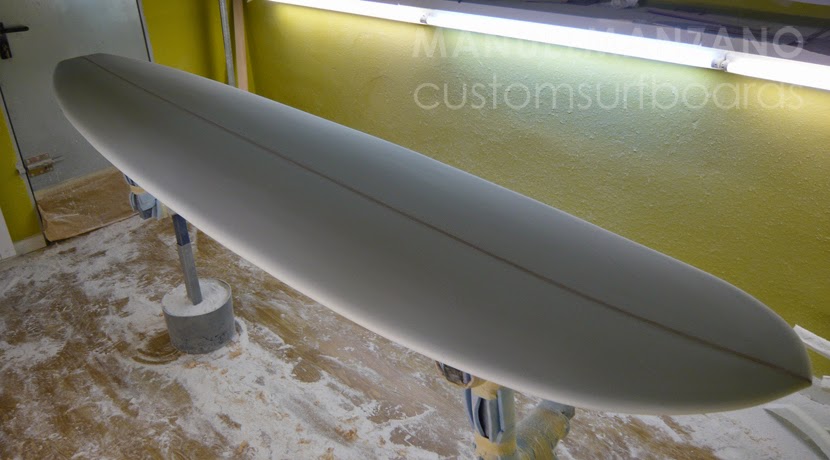

Suavizado de aristas y configuración del belly vee en bottom:

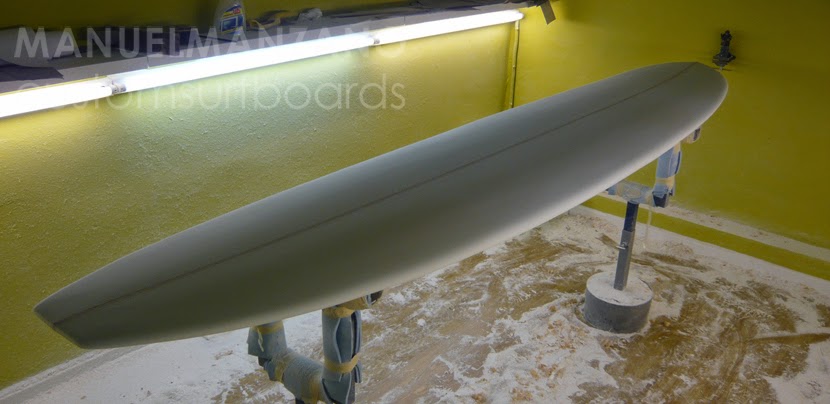

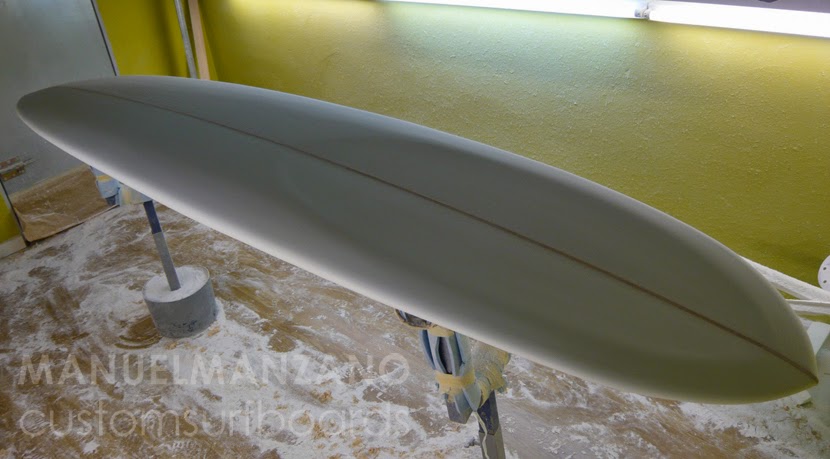

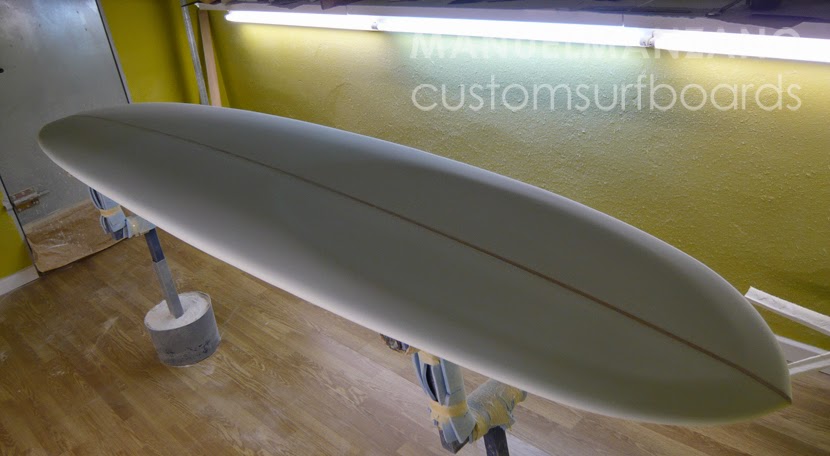

Terminación de los cantos y del shape básico:






Pegado con resina y posterior modelado del tail-block de madera:

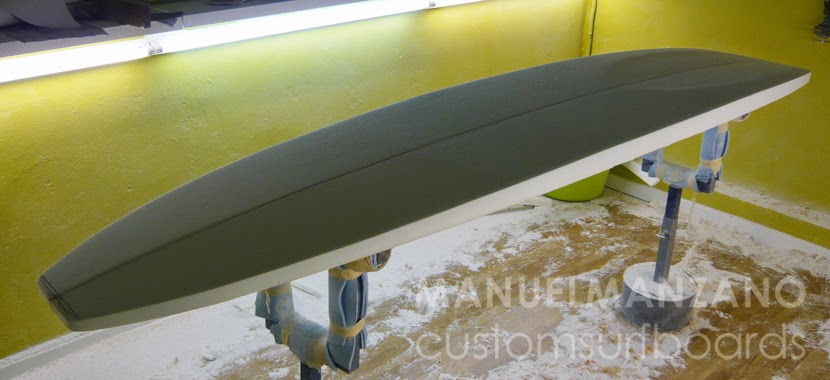

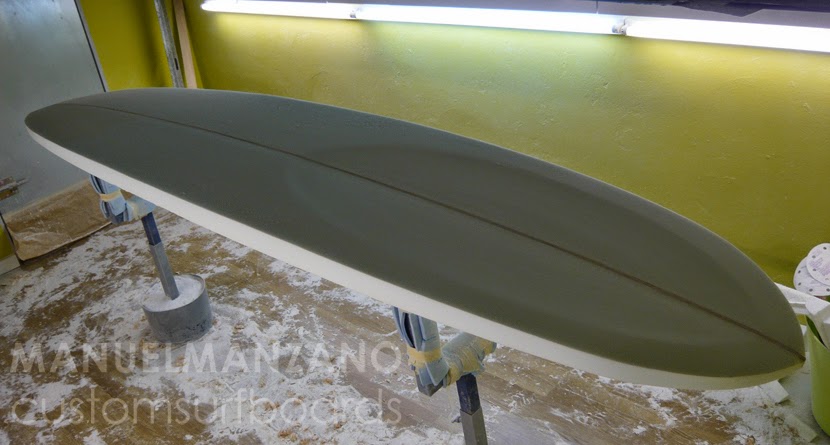

Fotos del shape terminado:

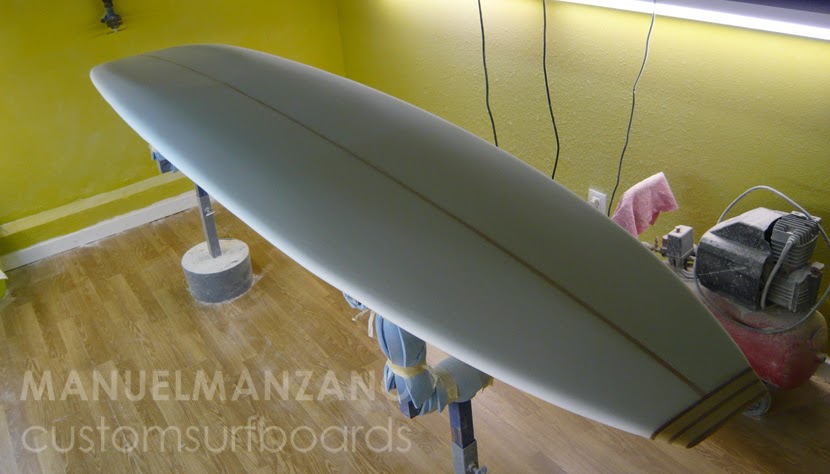

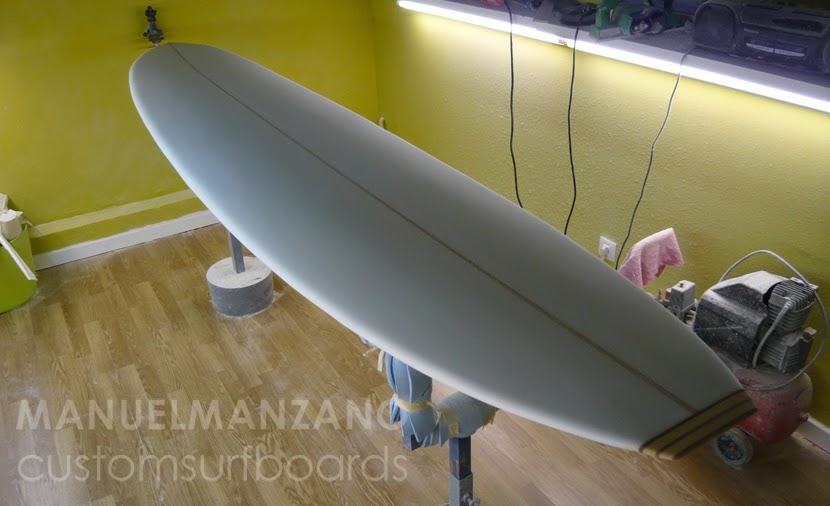

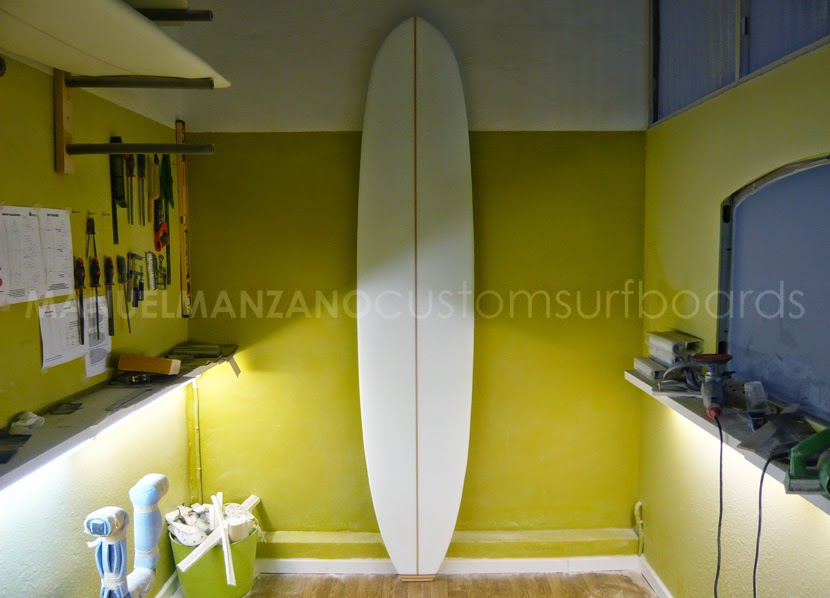

Tras la colocación del tail-block, queda el shape final:

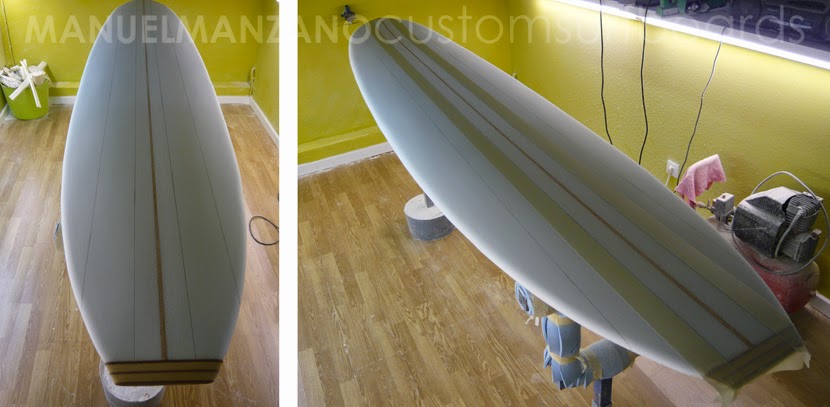

Colocación de lámina de madera decorativa:

El diseño de este long incorpora una franja central de madera de haya de 10 cm de anchura dispuesta longitudinalmente. Es una lámina de madera muy fina, que se fija al foam mediante resina de poliester. Aunque esta técnica es algo más laboriosa que usar tejidos imitando madera, nos gusta mucho más el acabado de madera real que proporciona esta lámina.

Ésta es una técnica que ya hemos realizado anteriormente en otro long publicado en este blog, y que no ha dado problemas de deslaminación ni de otro tipo.








.

Long 9'5'' noserider - glass

Pintado previo del foam:

La decoración pensada para este long, plantea franjas longitudinales celeste y azul. Dado que la lámina central de madera nos obliga a usar en la zona central resina transparente (sin pigmento), hemos decidido usar una técnica de decoración mixta, donde las franjas celestes las realizamos pintando el foam, y las franjas azules las conseguiremos mediante parches de fibra con resina pigmentada.

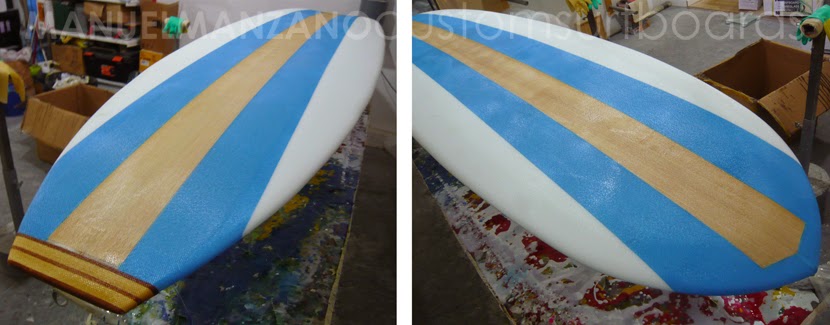

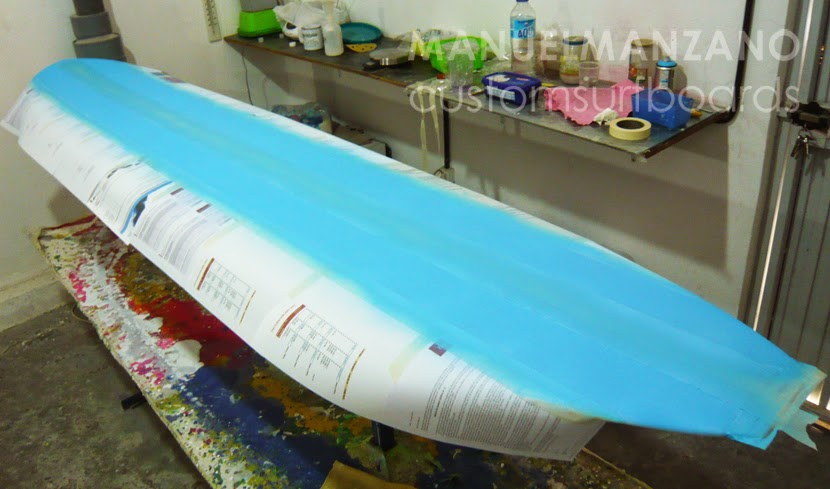

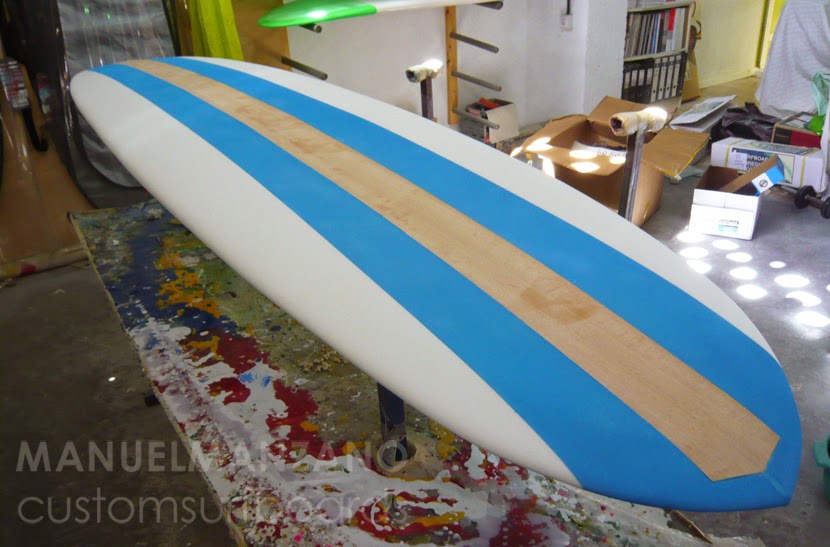

Comenzamos por tanto, pintando las franjas celestes con pintura acrílica sobre el foam:

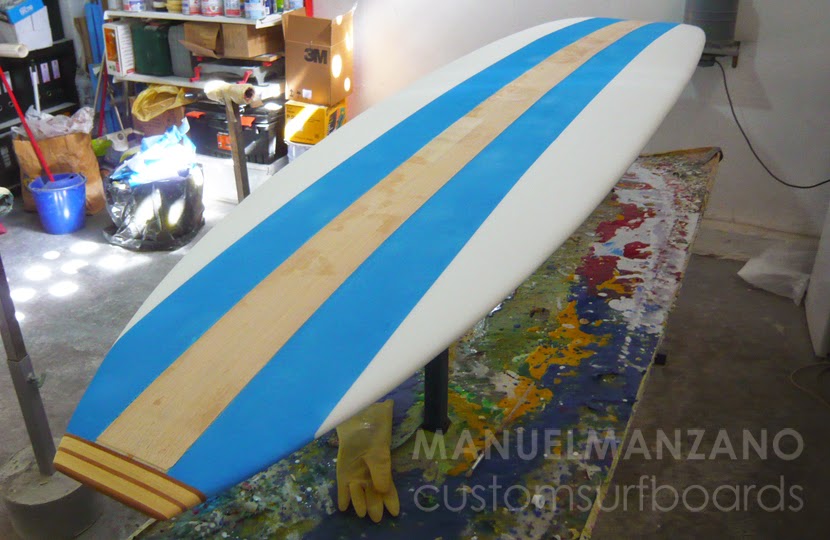

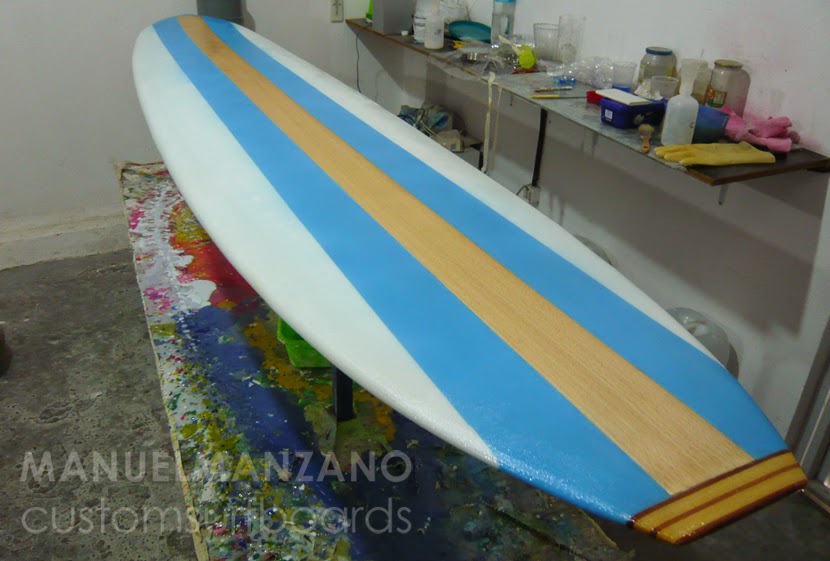

Laminado del bottom mediante resina transparente:

Laminamos el bottom con una capa de fibra de 6 oz. y resina transparente, con solapes en los cantos (free-lap). También incluimos parche de refuerzo en zona de quilla:









Laminado del deck mediante resina transparente:

Laminamos igualmente el deck, esta vez con fibra de 4 oz. y sin solapes en los cantos:







Laminado de parches de fibra:

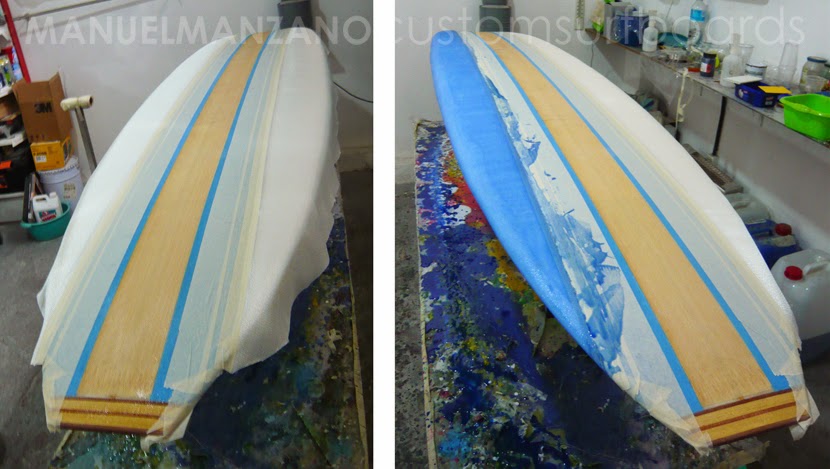

Toca ahora finalizar el laminado aplicando parches de fibra de 6oz con la resina tintada azul para las franjas exteriores (en bottom y deck). Ahora sí realizamos el cut-lap en los cantos:

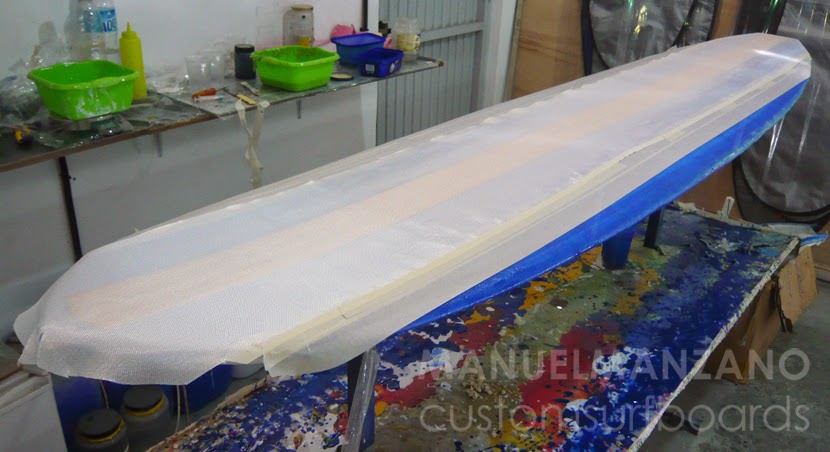

Nos falta disponer un último parche de fibra de 6 oz. laminado con resina transparente en la zona central del deck (sobre la zona franja de madera y las celestes), ya que ahí sólo habíamos dispuesto una capa de 4 oz:



Así queda la tabla ya laminada al completo:







Colocación de logos:

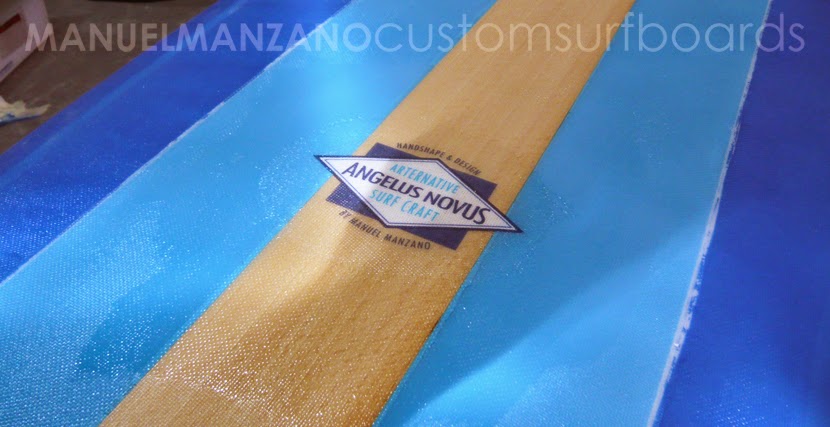

Ahora disponemos los logos, protegidos con parches de fibra de 4 oz:




Hotcoat:

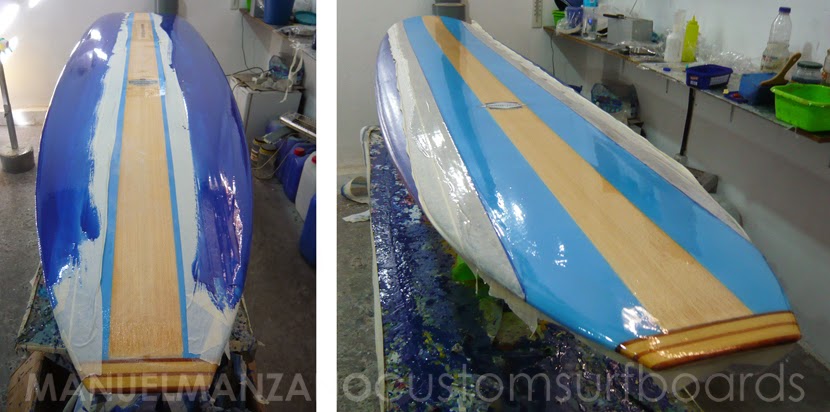

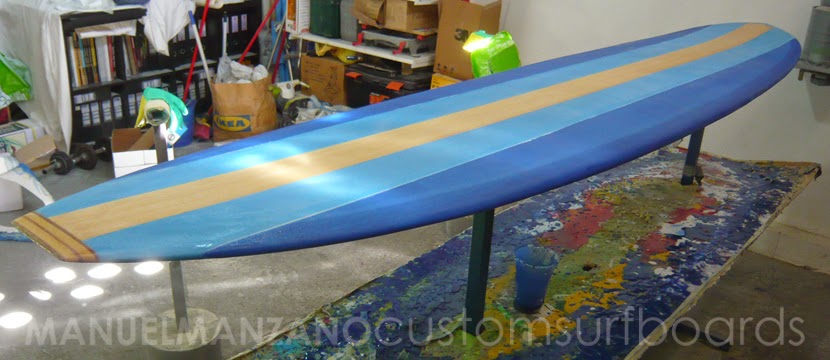

El hotcoat lo aplicamos en dos fases: tintado azul para las franjas exteriores, y transparente para la zona central (sobre la lámina de madera y las franjas celestes):

La razón de dar parte del hotcoat con resina azul tintada, es para oscurecer un poco más el color que nos quedó tras laminar los parches azules:

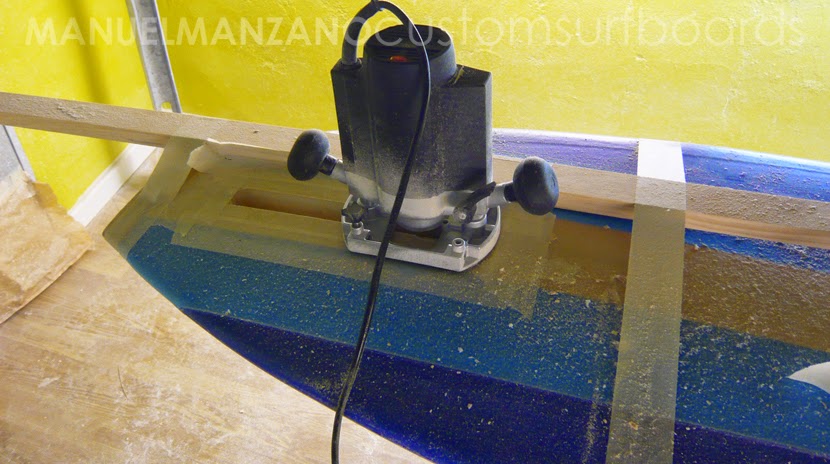

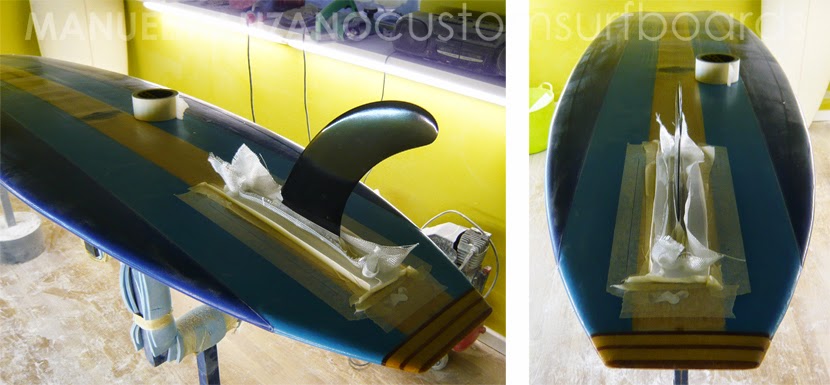

Instalación del US-box para quilla:

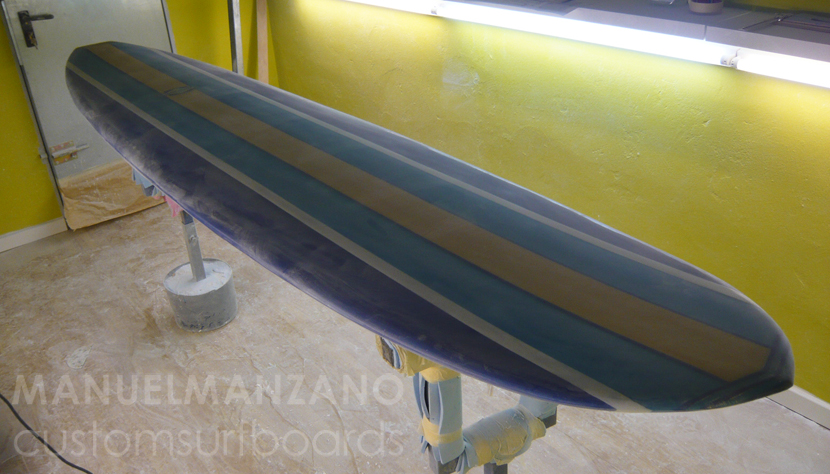

Lijado del hotcoat:

Primer lijado general de la tabla, con lijas gruesas y plato duro.




Pinlines:

Pinline fino azul y grueso blanco, realizados con resina tintada:







Glosscoat:

Última capa de resina parafinada, antes del lijado y pulido final:






Lijado y Pulido final:

Fase de lijado muy laboriosa, pero necesaria para obtener el brillo que buscamos en el pulido:


Fase de pulido final:



 .

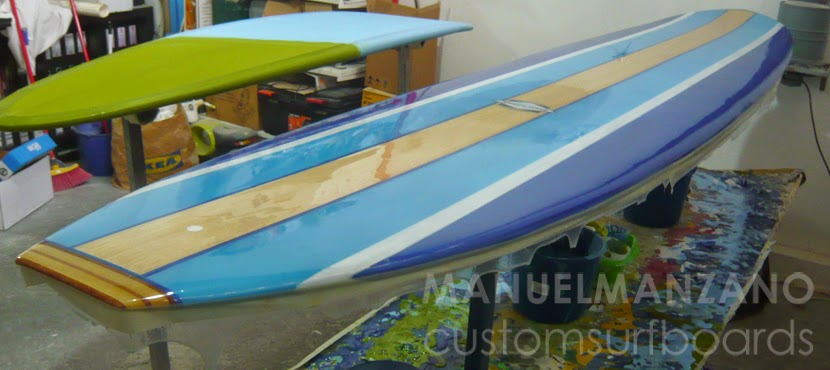

Long 9'5'' noserider - terminado

Dimensiones: 9'5'' (287cm) x 23''1/2 (59,7cm) x 3''1/4 (8,3cm).
Bottom: cóncavo en el nose, belly muy suave en el centro, transformándose en "V" en el tail.
Laminado: Deck: 6 oz. + 4 oz. / Bottom: 6 oz + Refuerzo 6 oz. en zona de quillas.
Quillas: Configuración single con cajetín USbox. Equipado con una quilla pivot de 10'' de Neyrafins.
Decoración: Mixta (Lámina de madera de haya / Resina pigmentada / Pintura). Tail block de maderas de samba y sapelly.
Acabado: brillo (gloss finish).

Peso: 9,5 kg














Dadas las características de este long, no quería equiparlo con una quilla cualquiera; Así que, como no, una preciosa pivot de Neyrafins.
